Karakteristik
● Hot-Pluggable SFP pake
● Duplex LC Connector
● 10GHz ITU Grid, C Band
● Pwovizyon pou pouvwa: +3.3V
● Koki metal, pou diminye entèferans elektwomayetik la
● Konsomasyon pouvwa<1.5W
● Ranje Tanperati: 0~ 70 degre
Pwodwi detay

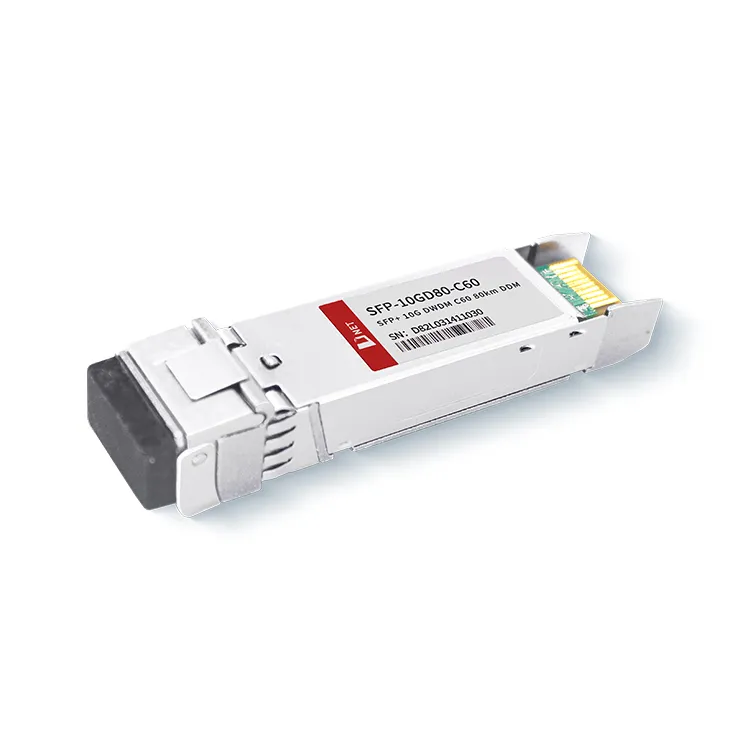

D-net a 10G DWDM 80KM C60 optik transceiver sipòte pousantaj ti jan sòti nan 9.95 a 11.3Gb / s. Lè w itilize teknoloji DWDM, transceiver sa a pèmèt transmisyon similtane plizyè longèdonn sou yon sèl fib optik, kidonk amelyore kapasite rezo a ak optimize itilizasyon lajè a. Deziyasyon C60 la vle di ke modil la opere nan seri longèdonn C-band. SFP+ DWDM 80KM C60 transceivers yo souvan deplwaye nan 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fibre Channel, ak rezo DWDM.
Baj popilè: SFP+10G DWDM C60 80km, Lachin SFP+10G DWDM C60 80km manifaktirè, founisè, faktori
Evalyasyon maksimòm absoli
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
|
Tanperati Depo |
TS |
-40 |
+85 |
degre |
|
|
Tanperati Fonksyònman Ka |
TA |
0 |
70 |
degre |
|
|
Maksimòm Voltage Pwovizyon pou |
Vcc |
-0.5 |
4 |
V |
|
|
Imidite relatif |
RH |
0 |
85 |
% |
Karakteristik elektrik
(TOP=0 rive 70degre , VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
Remak |
|
Pwovizyon pou Voltage |
Vcc |
3.135 |
3.465 |
V |
||
|
Pwovizyon pou Kouran |
Icc |
450 |
mA |
|||
|
Konsomasyon pouvwa |
P |
1.5 |
W |
|||
|
Seksyon transmetè |
||||||
|
Antre enpedans diferans |
Rnan |
100 |
Ω |
1 |
||
|
Tx Antre Single Ended DC Voltage Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferans balanse vòltaj opinyon |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Transmèt Enfim vòltaj |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmèt Pèmèt Voltage |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Seksyon Reseptè |
||||||
|
Single Ended Sortie Voltage Tolerans |
V |
-0.3 |
4 |
V |
||
|
Rx Sortie Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
Rx Sòti Leve ak Tonbe Tan |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS Fòt |
VFòt LOS |
2 |
VccLAME |
V |
5 |
|
|
LOS Nòmal |
VLOS nòmal |
Vee |
Vee+0.8 |
V |
5 |
|
Paramèt optik
(TOP=0 rive 70degre , VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
Remak |
|
Seksyon transmetè |
||||||
|
Optik longèdonn-fen lavi |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optik longèdonn-kòmansman lavi |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Mwayèn pouvwa optik |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Lazè koupe pouvwa |
Poff |
-30 |
dBm |
|||
|
Pwopòsyon disparisyon |
ER |
8.2 |
dB |
|||
|
Sanksyon dispèsyon transmetè |
TDP |
3.0 |
dB |
2 |
||
|
Bri entansite relatif |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optik Tolerans Pèt Retounen |
20 |
dB |
||||
|
Seksyon Reseptè |
||||||
|
Longèdonn Sant |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Desè |
LOSD |
-24 |
dBm |
|||
|
Los isterèz |
LOSH |
0.5 |
dB |
|||
|
Surcharge |
Sam |
-7 |
dBm |
5 |
||
|
Refleksyon reseptè |
Rrx |
-12 |
dB |
|||
Enfòmasyon sou lòd
|
Nimewo Pati |
Deskripsyon |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 Transceiver Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML & APD, Single mòd |
FAQ
1. Ki sa ki DWDM SFP?
A: DWDM SFP modil optik ki dwe nan yon kalite modil optik WDM. Transceiver SFP + DWDM 80KM C60 adopte teknoloji DWDM, ki sèvi ak diferan longèdonn pou reitilize plizyè siyal optik nan yon fib optik pou transmèt done yo.
2. Ki SFP ki nesesè pou koneksyon long distans?
A: Standard Single mòd SFP ka transmèt jiska 10km, pandan y ap pwolonje Single mòd SFP, jiska 80km. Pou distans ki pi kout, ak yon opsyon pi bon mache, SFP milti mòd se yon gwo solisyon. Yon SFP milti mòd estanda ka transmèt jiska 500m, pandan y ap yon SFP milti mòd pwolonje, jiska 2km.
