Pwodwi Highlight

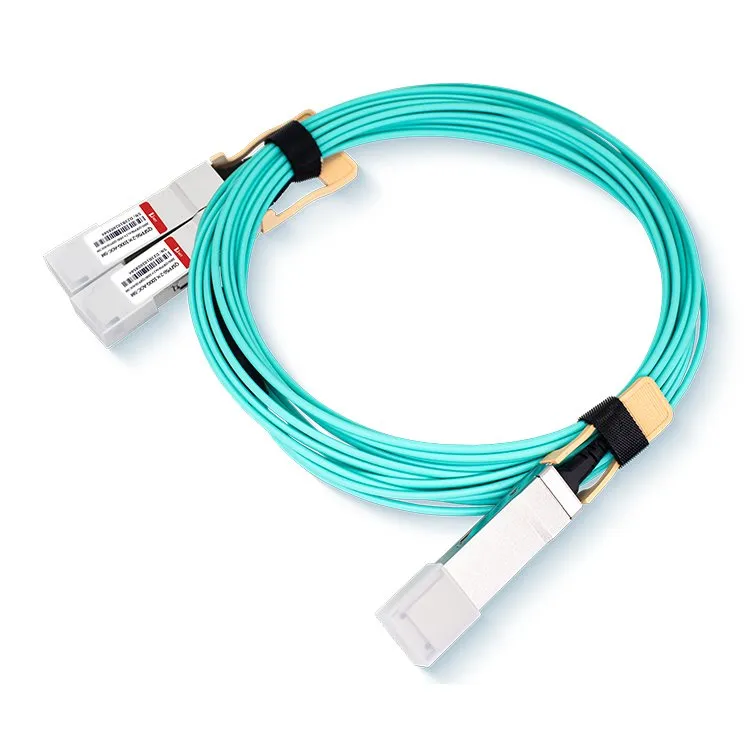

● Kab optik aktif ak erupsyon soti nan QSFP56 200G a de QSFP28 100G
● Jiska 53.125Gbps pousantaj done pou chak chanèl PAM4 modulation
● Entegre 850nm VCSEL etalaj ak etalaj PD
● Fonksyon DDM aplike
�% 97� Hot-plogable
● Ba pouvwa dissipation,<4W on 200G end, <3W on 100G end
● Komèsyal operasyon ranje tanperati ka: 0 degre a 70 degre
● Konfòme ak ROHS2.0
Aplikasyon
● Sant done ak rezo Cloud
● 200G InfiniBand HDR sistèm yo
Baj popilè: QSFP 56 200G a 2X100G levasyon AOC kab, Lachin QSFP56 200G a 2X100G levasyon AOC kab manifaktirè, founisè, faktori
Evalyasyon maksimòm absoli
|
Pwodwi |
Modil syon |
Pwotokòl |
To nominal |
Espesifikasyon |
|||||
|
Total (Gbps) |
Elektrik Lanse (Gbaud) |
ppm |
Gwo vitès Elektrik |
AVAN FEC Max BER |
Lyen |
||||
|
200G fini |
KALÒJ |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 pou Enfiniband HDR; 2.4E-4 pou 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
Pou 100G fini |
KALÒJ |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Paramèt |
Senbòl |
Inite |
min |
Maks |
|
|
Tanperati Fonksyònman Ka |
tèt |
degre |
0 |
70 |
|
|
Ranje Tanperati Depo |
Ts |
degre |
-40 |
85 |
|
|
Imidite relatif |
ri |
% |
0 |
85 |
|
|
Voltage ekipman pou pouvwa |
Vcc |
V |
-0.5 |
3.6 |
|
Kondisyon Fonksyònman Rekòmande
|
Paramèt |
Senbòl |
Inite |
min |
Typ |
Maks |
|
|
Tanperati ka opere Pòte |
Tcaca |
okipe |
0 |
/ |
70 |
|
|
Voltage ekipman pou pouvwa |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Definisyon pò elektrik
|
Paramèt |
Senbòl |
Inite |
min |
Tablo |
Maks |
Nòt |
|
Pwovizyon pou Voltage |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Konsomasyon pouvwa |
PC |
W |
4 |
200G fen |
||
|
3 |
100G fen |
|||||
|
Transmetè |
||||||
|
Antre enpedans diferans |
RENONSE |
Ω |
80 |
100 |
120 |
|
|
Single Ended Done Antre Swing |
VIN |
mvp-p |
90 |
500 |
||
|
Transmèt Enfim vòltaj |
VÈDIS |
V |
2 |
VAKSEN |
||
|
Transmèt Pèmèt Voltage |
VENN |
V |
VEYE |
VEE{{0}.8 |
||
|
Transmèt Fòt Afime Voltage |
vFA |
V |
2 |
VCCHOST |
||
|
Transmèt Fay De-Asserte Voltage |
VFDA |
V |
VEYE |
VEE{{0}.8 |
||
|
Reseptè |
||||||
|
Single Ended Done Sòti Swing |
VÒL |
mvp-p |
200 |
500 |
||
|
LOS Fòt |
VLOSFT |
V |
2 |
VAKSEN |
||
|
LOS Nòmal |
VLOSNR |
V |
VEYE |
VEE{{0}.8 |
||
|
Diferans revokasyon disparisyon |
% |
10 |
||||
|
Kominikasyon IIC |
||||||
|
IIC Revèy frekans |
- |
KHZ |
/ |
100 |
400 |
|
|
revèy etann |
- |
nou |
/ |
/ |
500 |
|
Modil memwa kat jeyografik
Konpatib ak CMIS rev 4.0/ SFF8636
Enfòmasyon sou lòd
|
Nimewo Pati |
Deskripsyon |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC 50M |
|
Q{{0}Q{{1{1}G-xxM |
200G QSFP56 SR4 pou 2xQSFP28 SR2 AOC xxM |
FAQ
1. Ki sa ki aktif kab optik?
A: Yon kab optik aktif (AOC) se yon kab transmisyon done gwo vitès ki entegre teknoloji fib optik ak konpozan elektrik pou pèmèt transfè siyal done sou distans pwolonje. Li souvan itilize nan aplikasyon tankou sant done, enfòmatik pèfòmans segondè, ak sistèm rezo.
2. Ki diferans ki genyen ant câbles aktif ak pasif?
A: An rezime, pandan ke tou de câbles aktif ak pasif sèvi nan objektif transmèt siyal yo, câbles aktif enkòpore eleman elektwonik entegre aktivman jere ak amelyore siyal la, pandan y ap câbles pasif konte sèlman sou pwopriyete yo nannan nan materyèl la kondiktif pou transmisyon siyal la. .
3. Ki longè maksimòm kab optik aktif?
A: Longè maksimòm yon kab optik aktif ka varye selon faktè tankou bon jan kalite kab, pousantaj done, ak teknoloji espesifik yo itilize. Sepandan, aktif câbles optik gen potansyèl pou yo rive nan distans transmisyon siyifikativman pi long konpare ak câbles pasif. Nan kèk ka, aktif câbles optik ka reyalize distans transmisyon ki rive jiska plizyè santèn mèt oswa menm kilomèt, tou depann de teknoloji a ak aplikasyon an. Li enpòtan sonje ke longè maksimòm espesifik la pral depann de espesifikasyon pwodwi yo bay manifakti kab optik aktif la.
