Pwen esansyèl pwodwi yo
● Konte chanèl: Li sipòte jiska 18 chanèl endepandan, sa ki pèmèt multiplexing nan 18 longèdonn diferan sou yon sèl fib.
● Ranje Longèdonn: Li opere nan seri a Multiplexing Coarse Length Wavelength Division (CWDM), tipikman soti nan 1270 nm a 1610 nm. Chak chanèl resevwa yon longèdonn inik nan seri sa a.
● Operasyon pasif: CWDM multiplexeurs yo se aparèy pasif, sa vle di yo pa mande pou okenn ekipman pou pouvwa ekstèn oswa konpozan aktif.
● Plug-and-Play: CWDM multiplexeurs yo fèt pou enstalasyon senp ak konfigirasyon. Yo ka fasilman entegre nan rezo optik ki egziste deja san yo pa bezwen pwosedi konfigirasyon konplèks
Pwodwi detay

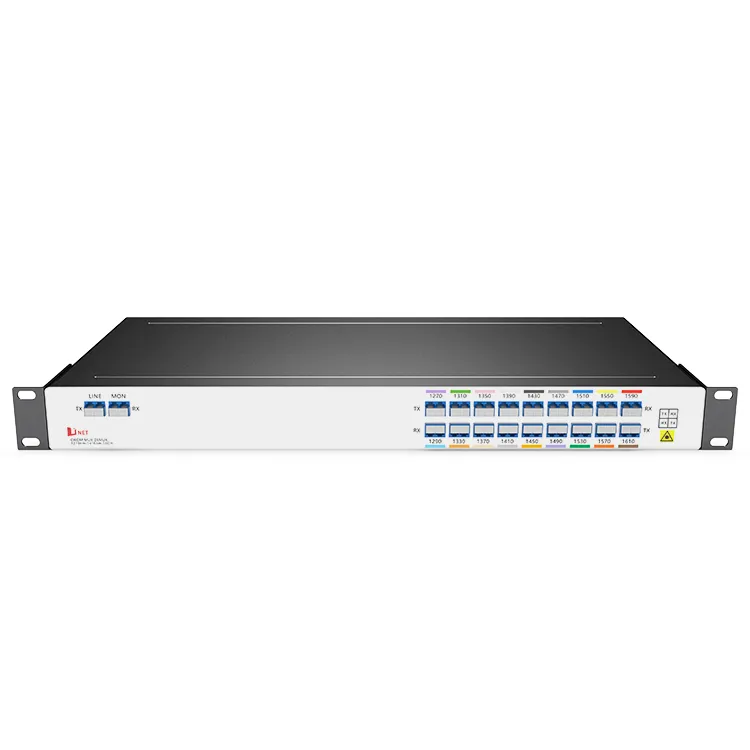

D-Net 18-chanèl CWDM MUX DEMUX la opere nan yon seri longèdonn ant 1270nm ak 1610nm, li sipòte jisteman 18 chanèl diferan oswa longèdonn nan spectre CWDM. Aparèy MUX ak DEMUX sa yo fasilite transmisyon efikas ak resepsyon miltip siyal atravè yon sèl fib, kidonk optimize kapasite ak itilizasyon rezo a.
Panèl pwodwi
Baj popilè: CWDM MUX DEMUX 18 chanèl doub fib 1U etajè, Lachin CWDM MUX DEMUX 18 chanèl doub fib 1U etajè manifaktirè, Swèd, faktori
Spesifikasyon pwodwi
|
Longèdonn |
18 chanèl 1270-1610nm |
Espas chanèl |
20nm |
|
Chanèl Passband |
± 6.5nm |
Teknoloji |
TFF (Filtè fim mens) |
|
Pèt Ensèsyon |
Regilye: Mwens pase oswa egal a 5.4dB (Ak 8 Sote 0: Mwens pase oswa egal a 3.0dB) |
Pèt Link |
Regilye: Mwens pase oswa egal a 6.2dB (Ak 8 Sote 0: Mwens pase oswa egal a 4.0dB) |
|
Pèt Ensèsyon @ 1% Mon |
Mwens pase oswa egal a 26dB |
Longèdonn Sant Presizyon |
±0.05nm |
|
Retounen Pèt |
Pi gran pase oswa egal a 45dB |
Direktiv |
Pi gran pase oswa egal a 45dB |
|
Mòd polarizasyon Dispèsyon |
Mwens pase oswa egal a 0.1ps |
Polarizasyon Depandan Pèt |
Mwens pase oswa egal a 0.3dB |
|
Izolasyon chanèl |
Adjasan Pi gwo pase oswa egal a 30dB |
Tanperati |
Opere -40 a 85 degre Depo -40 a 85 degre |
|
Pwa nèt |
1.5KG |
Dimansyon (HxWxD) |
44 * 440 * 230mm |
Nòt: Espesifye ak konektè.
Aplikasyon Linking
Sèvis multiplexage ibrid milti-pousantaj
Pèmèt konbinezon fleksib 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET, ak sèvis videyo lokal yo.
Kalite aplikasyon rezo CWDM
Type1: transmisyon pwen-a-pwen
Type2: transmisyon bag
Type3: kwa-koneksyon
Enfòmasyon sou lòd
|
Pwodwi No. |
Deskripsyon pwodwi |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) Doub fib, LC/UPC, etajè 1U |
Remak: Nou sipòte konsepsyon Customized, tanpri kontakte nou pa imel.
FAQ
1. Ki longèdonn CWDM?
A: seri longèdonn yon sistèm CWDM (Coarse Wavelength Division Multiplexing) anjeneral tonbe nan seri 1260nm a 1625nm. Chak chanèl nan yon sistèm CWDM yo asiyen yon longèdonn espesifik nan seri sa a, ki pèmèt plizyè kouran done yo dwe konbine ak transmèt sou yon sèl fib optik. Anjeneral, chanèl yo separe pa 20nm, sa ki lakòz yon total 18 chanèl nan yon sistèm CWDM 18-chanèl. Teknoloji sa a souvan itilize nan rezo optik pou ogmante kapasite enfrastrikti fib ki egziste deja.
2. Ki jan yon CWDM mux travay?
A: Yon CWDM (Coarse Wavelength Division Multiplexing) 18-divizyon longèdonn chanèl multiplexeur se yon aparèy rezo ki itilize pou konbine oswa separe plizyè siyal optik ki transmèt sou diferan longèdonn limyè.
3. Ki pi bon CWDM oswa DWDM?
A: Chwa ki genyen ant CWDM ak DWDM depann de plizyè faktè tankou kapasite ki nesesè, distans, pri ak enfrastrikti ki disponib. CWDM yo souvan itilize pou kominikasyon ki pi kout nan yon rezo lokal (LAN) oswa yon rezo zòn metwopoliten (MAN) kote yo bezwen yon pi ba kantite chanèl. DWDM, nan lòt men an, se apwopriye pou aplikasyon pou long bwote ak gwo kapasite, tankou rezo zo rèl do ak lyen transkontinantal.
