D-net's Optical Transceiver Modil Sèvis
● Asistans konpatibilite:D-NET ofri sèvis konpatibilite pou asire modil optik yo konpatib ak ekipman ki soti nan dirijan manifaktirè yo.
● Sèvis pèsonalize:D-NET bay opsyon personnalisation OEM pou pwodwi li yo. Sou demann, kliyan yo ka gen etikèt logo ki gen koulè pwepare a bezwen yo.
● Peryòd livrezon estanda:3 Jou
● Solisyon livrezon vaste:D-NET kolabore ak konpayi courrier ki gen anpil repitasyon tankou SF, FedEx, DHL, UPS, ak lòt moun pou asire sèvis anbakman serye.
Karakteristik
● Operasyon done-pousantaj nan 1.25Gbps
● Karakteristik yon 18-longèdonn CWDM DFB LD Transmetè ki sòti nan
● 1270nm a 1610nm, ak yon etap nan 40nm
● Konfòme ak estanda SFP MSA ak SFF-8472 yo
● Konpatib ak espesifikasyon SONET OC-24-LR-1
● RoHS konfòme
● Powered by a +3.3V yon sèl ekipman pou pouvwa
● Hot-Pluggable SFP anprint ak yon Connector Duplex LC
● Ranje tanperati ka opere:
● Estanda: 0 degre a +70 degre
Aplikasyon
● Gigabit Ethernet
● Fibre Chanèl Chanjman Enfrastrikti
● Entèfas routeur/sèvè
● Lòt sistèm transmisyon optik
Pwodwi detay
Ekipe ak yon 20-pin SFP konektè, modil sa a sipòte fonksyon cho-ploge. Li fèt espesyalman pou itilize ak fib sèl-mòd. Seksyon reseptè a enkòpore yon preanplifikatè detektè InGaAs entegre (IDP), ki monte nan yon header optik, ansanm ak yon IC pòs-anplifikatè limite.
Baj popilè: sfp-1g-cwdm-1270-40, Lachin sfp-1g-cwdm-1270-40 manifaktirè, founisè, faktori
Evalyasyon maksimòm absoli
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
|
Tanperati Depo |
TS |
-40 |
+85 |
degre |
|
|
Pwovizyon pou Voltage |
VCC |
-0.5 |
3.6 |
V |
|
|
Imidite relatif |
RH |
0 |
90 |
% |
Anviwònman Fonksyònman Rekòmande
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
|
Tanperati operasyon ka |
Tc |
0 |
+70 |
degre |
|
|
Pwovizyon pou Voltage |
VCC |
3.15 |
3.45 |
V |
|
|
Pwovizyon pou Kouran |
Icc |
300 |
mA |
||
|
Done pousantaj |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
Karakteristik elektrik
(TOP =0 rive 70degre , VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
Remak |
|
|
Seksyon transmetè |
|||||||
|
Antre enpedans diferans |
Rnan |
85 |
100 |
115 |
Ω |
|
|
|
Moun ki pa marye te fini done D' swing |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
Transmèt Enfim vòltaj |
VD |
2.0 |
Vcc |
V |
|||
|
Transmèt Pèmèt Voltage |
VEN |
0 |
0.8 |
V |
|||
|
Tx Fòt |
Fòt |
Tx_f |
2.0 |
V |
|||
|
Nòmal |
Tx_n |
0 |
V |
||||
|
Seksyon Reseptè |
|||||||
|
Single te fini done pwodiksyon balanse |
Vout, pp |
370 |
1800 |
mv |
|||
|
LOS Fòt |
Vdefo |
2 |
Vcc |
V |
|||
|
LOS Nòmal |
Vlos nim |
0 |
0.8 |
V |
|||
Paramèt optik
(TOP =0 a 70 degre, VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
Remak |
|
Seksyon transmetè |
||||||
|
Longèdonn Sant |
λc |
λ-6 |
λ |
λ+6.5 |
nm |
|
|
Lajè espektral (-20dB) |
△λ |
1 |
nm |
|||
|
Side Mode Suppression rapò |
SMSR |
30 |
dB |
|||
|
Optik Sorti pouvwa |
Psoti |
-5 |
0 |
dBm |
1 |
|
|
Optik Ogmantasyon / Tonbe Tan |
tr / tf |
260 |
ps |
2 |
||
|
Pwopòsyon disparisyon |
ER |
8.2 |
dB |
|||
|
Mask je pou pwodiksyon optik |
Konfòme ak IEEE802.3z (klas 1 sekirite lazè) |
|||||
|
Seksyon Reseptè |
|
|||||
|
Optik Antre longèdonn |
λc |
1260 |
1620 |
nm |
||
|
Surcharge reseptè |
Pol |
-8 |
dBm |
3 |
||
|
RX sansiblite |
Sen |
-24 |
dBm |
3 |
||
|
RX_LOS Afimasyon |
LOS A |
-40 |
dBm |
|||
|
RX_LOS De-afime |
LOS D |
-25 |
dBm |
|||
|
RX_LOS Isterèz |
LOSH |
0.5 |
dB |
|||
|
Espesifikasyon jeneral |
||||||
|
Done Pousantaj |
BR |
1.063/1.25 |
Gb/s |
|||
|
Bit Erè To |
BER |
10-12 |
||||
|
Max. Sipòte Longè Link sou 9/125μm SMF@1.25Gb/s |
LMAX |
40 |
km |
|||
|
Bidjè Sistèm Total |
LB |
21 |
dB |
|||
Remak
1. Se pouvwa optik la te lanse nan SMF.
2. 20-80%.
3. Mezire ak PRBS 27-1a 10-12BER
Enfòmasyon sou lòd
|
Nimewo Pati |
Deskripsyon |
|

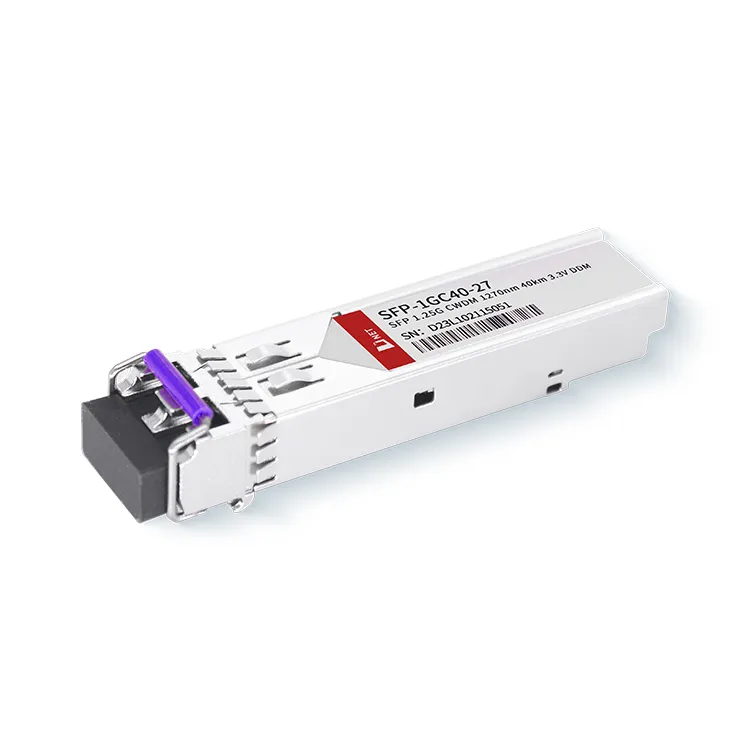

SFP-1GC40-27 |
1.25Gb/s 40km CWDM SFP Transceiver Hot Pluggable, Duplex LC, +3.3V, 1270nm, CWDM DFB, Single-mòd, DDM |
FAQ
1. Ki distans CWDM SFP 1470?
A: SFP-1GC{40-27 ki soti nan D-NET gen yon distans transmisyon maksimòm de 40 kilomèt epi li sipòte yon to done 1.25 Gbps.
2. Ki sa ki konpatib ak 1.25 g SFP?
A: 1.25G-SFP-550D SFP Transceiver se konplètman konfòme ak SFP MSA ak SFF-8472. Se poutèt sa, modil la optik 1.25G se konpatib ak a vas majorite nan aparèy rezo.
3. Kouman pou mwen konnen si yon modil SFP konpatib?
A: (1) Kalite konektè a, tankou LC, SC.
(2) Mòd la (sèl mòd oswa milti-mòd).
(3) Longèdonn, tankou 850 nm, 1310 nm, oswa 1550 nm.
(4) Sipò DDM a.
(5) Vitès la, tankou 1.25Gbps.
