D-net's Optical Transceiver Modil Sèvis
● Asistans konpatibilite:D-NET ofri sèvis konpatibilite pou asire modil optik yo konpatib ak ekipman ki soti nan dirijan manifaktirè yo.
● Sèvis pèsonalize:D-NET bay opsyon personnalisation OEM pou pwodwi li yo. Sou demann, kliyan yo ka gen etikèt logo ki gen koulè pwepare a bezwen yo.
● Peryòd livrezon estanda:3 Jou
● Solisyon livrezon vaste:D-NET kolabore ak konpayi courrier ki gen anpil repitasyon tankou SF, FedEx, DHL, UPS, ak lòt moun pou asire sèvis anbakman serye.
Karakteristik
● Sipòte pousantaj ti jan jiska 1.25Gbps
● Karakteristik yon anprint SFP cho-plogable
● Ekipe ak yon lazè CWDM DFB ak detektè foto PIN, ki kapab transmisyon jiska 80km sou SMF
● Konfòme ak espesifikasyon SFP MSA ak SFF-8472, ki gen yon resipyan LC duplex.
● RoHS konfòme
● Powered by yon sèl +3.3V ekipman pou pouvwa
● Enkòpore an tan reyèl siveyans dyagnostik dijital
● Ranje tanperati ka opere:
-Estanda: 0 rive nan +70 degre
- Endistriyèl: -40 jiska +85 degre
Aplikasyon
● 1.25Gbps sistèm optik
● Gigabit Ethernet
● 1.063Gbps Fibre Chèn
● Lòt lyen optik
Pwodwi detay
Transceiver yo konplètman konfòme ak akò SFP Multi-Source ak fonksyon dyagnostik dijital ki espesifye nan SFF-8472. Yo konpoze de twa eleman prensipal: yon transmetè lazè CWDM DFB, yon fotodyode PIN entegre ak yon preamplifier trans-enpedans (TIA), ak yon inite kontwòl MCU. Tout modil konfòme yo ak estanda sekirite lazè Klas I.

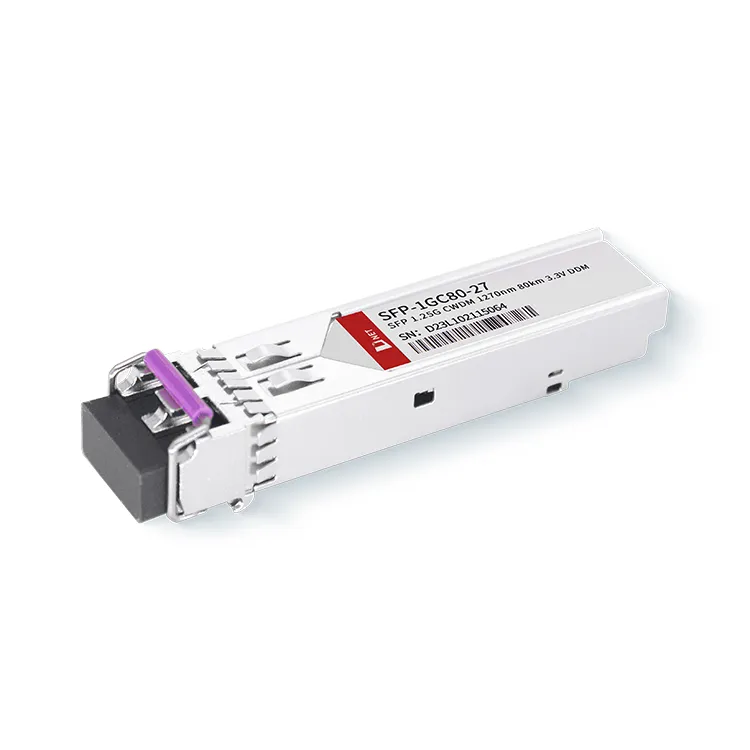

Baj popilè: SFP 1G 1000base CWDM 1270nm 80km, Lachin SFP 1G 1000base CWDM 1270nm 80km manifaktirè, Swèd, faktori
Evalyasyon maksimòm absoli
|
Paramèt |
Senbòl |
Min |
Max |
Inite |
|
Pwovizyon pou Voltage |
Vcc |
-0.5 |
4.5 |
V |
|
Tanperati Depo |
Ts |
-40 |
+85 |
degre |
|
Operasyon Imidite |
- |
5 |
85 |
% |
Kondisyon Fonksyònman Rekòmande
|
Paramèt |
Senbòl |
Min |
Tipik |
Max |
Inite |
|
|
Tanperati ka opere |
Estanda |
Tc |
0 |
+70 |
degre |
|
|
Pwolonje |
-20 |
+80 |
degre |
|||
|
Endistriyèl |
-40 |
+85 |
degre |
|||
|
Voltage ekipman pou pouvwa |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Kouran ekipman pou pouvwa |
Icc |
300 |
mA |
|||
|
Done Pousantaj |
0.1 |
1.25 |
Gbps |
|||
Karakteristik optik ak elektrik
|
Paramèt |
Senbòl |
Min |
Tipik |
Max |
Inite |
Nòt |
||
|
Transmetè |
||||||||
|
Longèdonn Sant |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Lajè espektral (-20dB) |
Δλ |
1 |
nm |
|||||
|
Side-Mode Suppression rapò |
SMSR |
30 |
- |
dB |
||||
|
Pouvwa Sòti Mwayèn |
Psoti |
0 |
+4.0 |
dBm |
1 |
|||
|
Pwopòsyon disparisyon |
ER |
9.0 |
dB |
|||||
|
Done Antre balanse diferans |
VNAN |
180 |
1200 |
mV |
2 |
|||
|
Antre enpedans diferans |
ZNAN |
90 |
100 |
110 |
Ω |
|||
|
TX Enfim |
Enfim |
2.0 |
Vcc |
V |
||||
|
Pèmèt |
0 |
0.8 |
V |
|||||
|
Fòt TX |
Fòt |
2.0 |
Vcc |
V |
||||
|
Nòmal |
0 |
0.8 |
V |
|||||
|
Reseptè |
||||||||
|
Longèdonn Sant |
λc |
1270 |
1610 |
nm |
||||
|
Reseptè sansiblite |
-26 |
dBm |
3 |
|||||
|
Surcharge reseptè |
-1 |
dBm |
3 |
|||||
|
LOS De-afime |
LOSD |
-27 |
dBm |
|||||
|
LOS Afime |
LOSA |
-38 |
dBm |
|||||
|
LOS isterèz |
0.5 |
4 |
dB |
|||||
|
Done pèsistans yap ogmante jiska balanse diferans |
Vsoti |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Segondè |
2.0 |
Vcc |
V |
||||
|
Ba |
0.8 |
V |
||||||
Nòt
1. Se pouvwa optik la te lanse nan SMF.
2. PECL opinyon, entèn AC-makonnen ak sispann.
3. Mezire ak yon modèl tès PRBS 27-1 @1250Mbps, BER Mwens pase oswa egal a 1×10-12.
4. Entèn AC-makonnen.
Enfòmasyon sou lòd
|
Nimewo Pati |
Deskripsyon |
|
SFP-1GC80-27 |
1.25Gbps SFP CWDM Transceiver, Single Mode, 80km Reach |
FAQ
1. Kisa 1G SFP vle di?
A: 1G SFP reprezante 1 Gigabit Ti fòm-faktè Pluggable, ki sipòte yon vitès transmisyon done 1 Gigabit pou chak segonn.
2. Ki jan yo chwazi SFP transceiver?
1.Konpatibilite: Konfime ke modil SFP a apwopriye pou itilize ak pyès ki nan konpitè rezo ou.
2.Data To: Rann kont done ki nesesè yo ki te konn baze sou demand espesifik rezo ou.
3.Tip fib: Reflechi sou si wi ou non ou pral itilize yon sèl-mòd oswa milti-mòd fib optik câbles.
4.Distance: Etabli span ki genyen ant pwen yo transmèt ak resevwa nan rezo ou a.
5. Kalite Konektè: Verifye kalite konektè ki nesesè pou aparèy rezo ou yo.
