Aplikasyon
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/ SDH STM-64
● 10G Fibre chanèl
● OTN OTU2e
Pwodwi detay

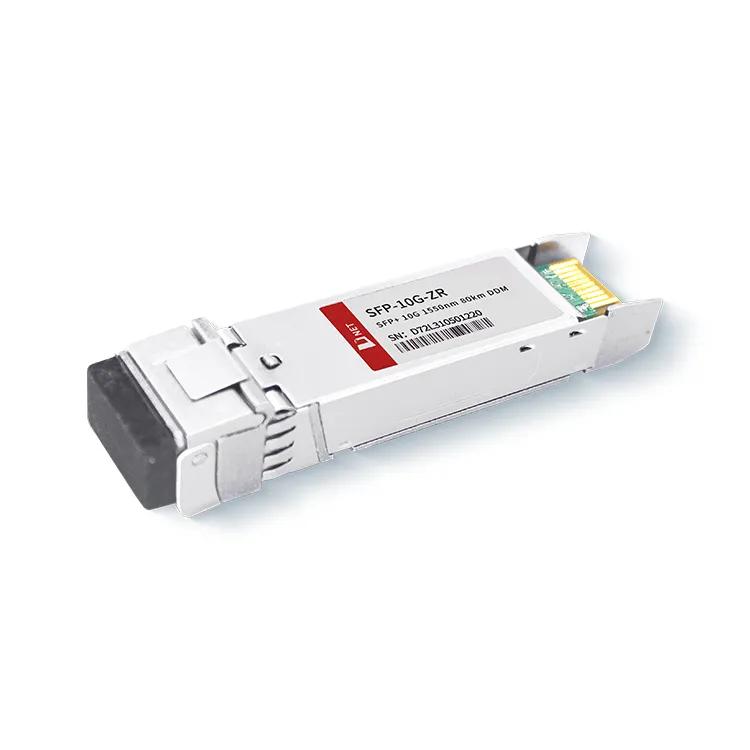

Modil transceiver 10G SFP + ZR 80KM ki soti nan D-NET konvèti yon kouran done elektrik seri 10Gb/s nan yon siyal pwodiksyon optik 10Gb/s, ak vis vèrsa, konvèti yon siyal opinyon optik 10Gb/s tounen nan yon done elektrik seri 10Gb/s. kouran. Modil la konfòme yo ak faktè fòm SFP totalman konfòme yo, ofri cho-pluggability, fasilite amelyorasyon fasil nan pò optik, epi asire emisyon ki ba entèferans elektwomayetik (EMI).
Baj popilè: SFP +10G ZR 1550nm 80km modil transceiver, Lachin SFP+10G ZR 1550nm 80km modil transceiver manifaktirè, Swèd, faktori
Evalyasyon maksimòm absoli
|
Paramèt |
Senbòl |
min. |
Tipik |
Maks. |
Inite |
|
|
Tanperati Depo |
TS |
-40 |
+85 |
degre |
||
|
Tanperati Fonksyònman Ka |
Komèsyal |
TA |
0 |
70 |
degre |
|
|
Endistriyèl |
TA |
|||||
|
Maksimòm Voltage Pwovizyon pou |
Vcc |
-0.5 |
4 |
V |
||
|
Imidite relatif |
ri |
0 |
85 |
% |
||
Karakteristik elektrik
(TOP=0 a 70 degre, VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
min. |
Tipik |
Maks. |
Inite |
Remak |
|
Pwovizyon pou Voltage |
Vcc |
3.135 |
3.465 |
V |
||
|
Pwovizyon pou Kouran |
Icc |
500 |
mA |
|||
|
Konsomasyon pouvwa |
P |
1.8 |
W |
|||
|
Seksyon transmetè |
||||||
|
Antre enpedans diferans |
Rnan |
100 |
Ω |
1 |
||
|
Tx Antre Single Ended DC Voltage Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferansyèl D' vòltaj balanse |
Vin, pp |
180 |
700 |
mv |
2 |
|
|
Transmèt Enfim vòltaj |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmèt Pèmèt Voltage |
VEN |
Vejetaryen |
Vee{{0}.8 |
V |
||
|
Seksyon Reseptè |
||||||
|
Single Ended Sortie Voltage Tolerans |
V |
-0.3 |
4 |
V |
||
|
Rx Sortie Diff Voltage |
vòt |
300 |
850 |
mv |
||
|
Rx Sòti Leve ak Tonbe Tan |
Tr% 2fTF |
30 |
ps |
4 |
||
|
LOS Fòt |
VLOS fay |
2 |
VccLAME |
V |
5 |
|
|
LOS Nòmal |
VLOS nòmal |
Vejetaryen |
Vee{{0}.8 |
V |
5 |
|
Paramèt optik
(TOP=0 a 70 degre, VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
min. |
Tipik |
Maks. |
Inite |
Remak |
|
Seksyon transmetè |
||||||
|
Longèdonn Sant |
λt |
1530 |
1550 |
1565 |
nm |
|
|
lajè espèk |
△λ |
0.3 |
nm |
|||
|
Mwayèn pouvwa optik |
Pavg |
0 |
+5 |
bbm |
1 |
|
|
Optik pouvwa OMA |
Poma |
-2.1 |
bbm |
|||
|
Lazè koupe pouvwa |
Biwo vòt |
-30 |
bbm |
|||
|
Pwopòsyon disparisyon |
ER |
8.2 |
dB |
|||
|
Sanksyon dispèsyon transmetè |
TDP |
3.0 |
dB |
2 |
||
|
Bri entansite relatif |
Ren |
-128 |
dB/Hz |
3 |
||
|
Optik Tolerans Pèt Retounen |
21 |
dB |
||||
|
Seksyon Reseptè |
||||||
|
Longèdonn Sant |
λr |
1260 |
1600 |
nm |
||
|
Reseptè sansiblite |
Sans |
-23 |
bbm |
4 |
||
|
Sansiblite Estrès (OMA) |
SansSEN |
-21 |
bbm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
bbm |
||
|
Los Desè |
LOSD |
-24 |
bbm |
|||
|
Los isterèz |
LOSH |
0.5 |
dB |
|||
|
Surcharge |
Sam |
-7 |
bbm |
5 |
||
|
Refleksyon reseptè |
Rx |
-26 |
dB |
|||
Remak
1. 12dB refleksyon.
2. Figi pouvwa mwayèn yo enfòmatif sèlman, pou chak IEEE802.3ae.
3. Figi TWDP mande pou konsèy lame a konfòme SFF-8431. TWDP yo kalkile lè l sèvi avèk kòd Matlab yo bay nan kloz 68.6.6.2 nan IEEE802.3ae.
Enfòmasyon sou lòd
|
Nimewo Pati |
Deskripsyon |
|
SFP{{0}g-ZR |
10G SFP + ZR 80KM modil transceiver, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML & APD, Single mòd |
FAQ
1. Ki sa ki se seri a nan 10G ZR?
A: Pou 10G 80KM 1550nm optik pwodiksyon pouvwa ak longèdonn (1550nm) yo verifye sou analizeur optik spectre. Ranje maksimòm 80km sou aktyèl (pa simulation) SMF, singlemode fib kab.
2. Ki diferans ki genyen ant SFP ER ak ZR?
A: SFP-10G-ER reyalize yon distans transmisyon ki rive jiska 40 km atravè yon sèl-mòd fib optik. SFP -10G-ZR a gen yon longèdonn 1550nm, sipòte yon distans transmisyon ki rive jiska 80 km sou yon fib yon sèl mòd estanda, epi li lajman ki itilize nan 10GBASE-ZR / ZW Ethernet ak 10G Fibre chanèl.
3. Ki ranje pouvwa transmèt optik la pou 10G ZR SFP?
A: Maksimòm pouvwa transmèt optik nan 10G 8{0KM 1550nm Modil D-NET a se 4.0 dBm ak yon minimòm se 0 dBm.
