Karakteristik
● 10GHz ITU Grid, C Band
● DWDM EML transmetè, APD foto-detektè
● SMF koneksyon transmisyon distans jiska 80 km
● Avèk yon koòdone siveyans dijital dijital SFF 8472 ki konfòme
● Konsomasyon pouvwa<1.5W
● RoHS konfòme
Aplikasyon
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fibre chanèl
● Rezo DWDM
Pwodwi detay

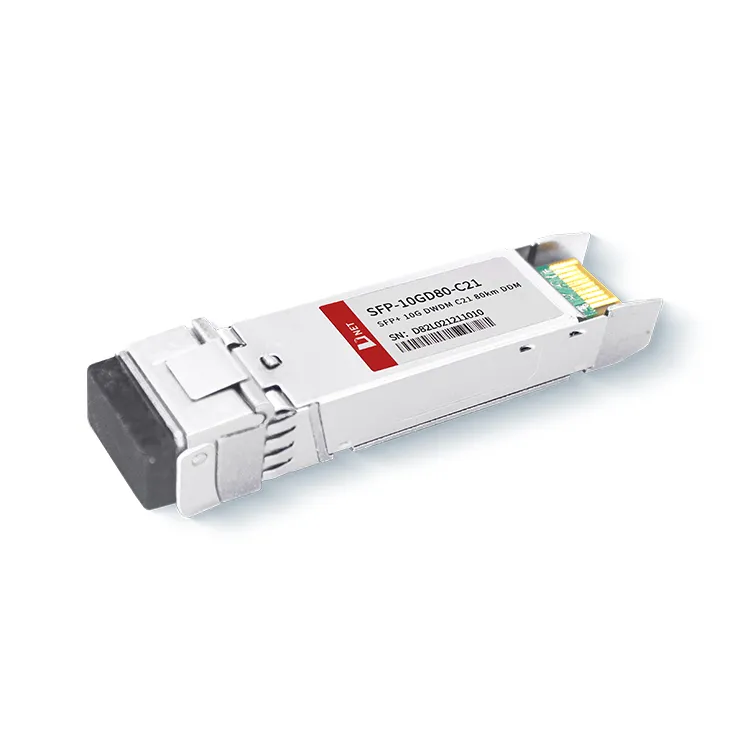

SFP-10GD80-C21 fèt pou aplikasyon pou kominikasyon optik seri 10Gb/s, kote li konvèti yon kouran done elektrik seri 10Gb/s nan yon siyal pwodiksyon optik 10Gb/s korespondan, ak vis vèrsa, konvèti yon siyal opinyon optik 10Gb/s tounen nan yon kouran done elektrik seri 10Gb/s. Li anplwaye yon transmetè DWDM EML (Electro-Absorption Modulated Laser) ak yon foto-detektè APD (Avalanche Photo-Diode). Itilizasyon yon koki metal minimize entèferans elektwomayetik, ak pwodwi a konfòme ak estanda RoHS.
Baj popilè: SFP+10G DWDM C21 80km, Lachin SFP+10G DWDM C21 80km manifaktirè, founisè, faktori
Evalyasyon maksimòm absoli
|
Paramèt |
Senbòl |
min. |
Tipik |
Maks. |
Inite |
|
Tanperati Depo |
TS |
-40 |
+85 |
degre |
|
|
Tanperati Fonksyònman Ka |
TA |
0 |
70 |
degre |
|
|
Maksimòm Voltage Pwovizyon pou |
Vcc |
-0.5 |
4 |
V |
|
|
Imidite relatif |
ri |
0 |
85 |
% |
Karakteristik elektrik
(TOP=0 rive 70degre , VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
min. |
Tipik |
Maks. |
Inite |
Remak |
|
Pwovizyon pou Voltage |
Vcc |
3.135 |
3.465 |
V |
||
|
Pwovizyon pou Kouran |
Icc |
450 |
mA |
|||
|
Konsomasyon pouvwa |
P |
1.5 |
W |
|||
|
Seksyon transmetè |
||||||
|
Antre enpedans diferans |
Rnan |
100 |
Ω |
1 |
||
|
Tx Antre Single Ended DC Voltage Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferansyèl D' vòltaj balanse |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Transmèt Enfim vòltaj |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmèt Pèmèt Voltage |
VEN |
Vee |
Vee{{0}.8 |
V |
||
|
Seksyon Reseptè |
||||||
|
Single Ended Sortie Voltage Tolerans |
V |
-0.3 |
4 |
V |
||
|
Rx Sortie Diff Voltage |
vòt |
300 |
850 |
mv |
||
|
Rx Sòti Leve ak Tonbe Tan |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS Fòt |
VLOS fay |
2 |
VccLAME |
V |
5 |
|
|
LOS Nòmal |
VLOS nòmal |
Vee |
Vee{{0}.8 |
V |
5 |
|
Remak
1. Konekte dirèkteman nan pin done TX. AC kouple soti nan broch nan IC chofè lazè.
2. 20%-80%
3. Nan 100 ohms revokasyon diferans.
4. LOS se yon pwodiksyon pèseptè louvri. Yo ta dwe rale moute ak 4.7k - 10kΩ sou tablo lame a. Operasyon nòmal se lojik 0; pèt siyal se lojik 1. Maksimòm vòltaj rale-up se 5.5V.
Paramèt optik
(TOP=0 rive 70degre , VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
min. |
Tipik |
Maks. |
Inite |
Remak |
|
Seksyon transmetè |
||||||
|
Optik longèdonn-fen lavi |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optik longèdonn-kòmansman lavi |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Mwayèn pouvwa optik |
Pavg |
0 |
+5 |
bbm |
1 |
|
|
Lazè koupe pouvwa |
Biwo vòt |
-30 |
bbm |
|||
|
Pwopòsyon disparisyon |
ER |
8.2 |
dB |
|||
|
Sanksyon dispèsyon transmetè |
TDP |
3.0 |
dB |
2 |
||
|
Bri entansite relatif |
Ren |
-128 |
dB/Hz |
3 |
||
|
Optik Tolerans Pèt Retounen |
20 |
dB |
||||
|
Seksyon Reseptè |
||||||
|
Longèdonn Sant |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
bbm |
||
|
Los Desè |
LOSD |
-24 |
bbm |
|||
|
Los isterèz |
LOSH |
0.5 |
dB |
|||
|
Surcharge |
Sam |
-7 |
bbm |
5 |
||
|
Refleksyon reseptè |
Rx |
-12 |
dB |
|||
Remak
1. 12dB refleksyon.
2. Kondisyon tès reseptè ensiste pou chak IEEE802.3ae. Tès CSRS mande pou konsèy lame a konfòme SFF-8431.
3. Surcharge reseptè espesifye nan OMA ak anba pi move kondisyon konplè estrès la.
Enfòmasyon sou lòd
|
Nimewo Pati |
Deskripsyon |
|
SFP{{0}gd{{1{1}C21 |
10Gb/s 80km DWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single mòd |
FAQ
1. Ki sa ki 10G dwdm 80km?
A: 10G DWDM 80km refere a yon kalite teknoloji kominikasyon optik ki pèmèt transmisyon done nan yon pousantaj de 10G sou yon distans 80km lè l sèvi avèk DWDM. DWDM se yon teknik ki pèmèt plizyè siyal optik, yo chak pote sou yon longèdonn diferan, yo dwe konbine epi transmèt sou yon sèl fib optik. Sa a pèmèt itilizasyon efikas nan Pleasant ki disponib ak ogmante kapasite rezo fib optik la.
2. Ki diferans ki genyen ant CWDM ak DWDM SFP?
A: Ranje longèdonn CWDM SFP se 1270-1610 nm. Distans transmisyon maksimòm lan se 120 km. Sepandan, DWDM SFP gen yon longèdonn maksimòm 1620 nm ak yon distans transmisyon maksimòm 200 km.
