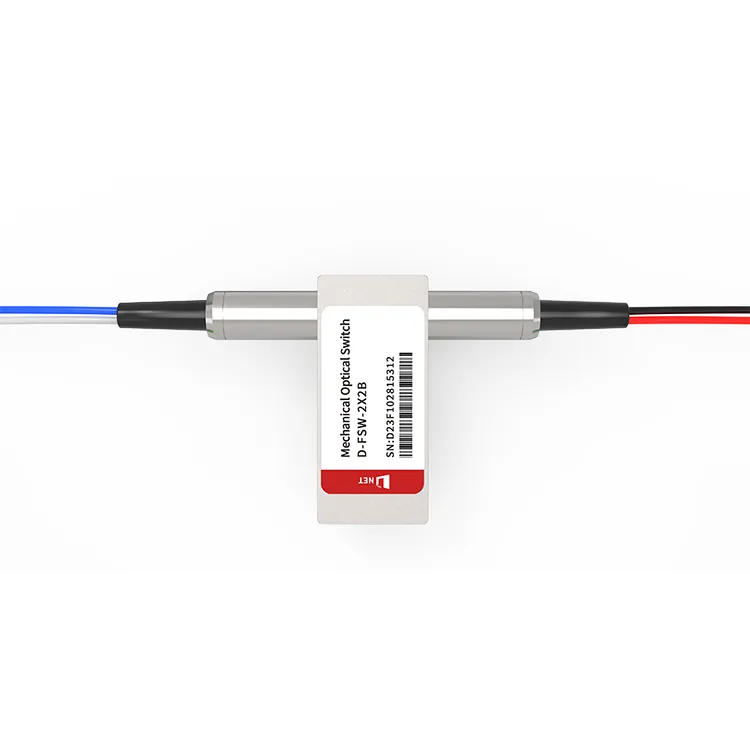

D-net's Mechanical Optical Switch sèvis
●Compatibility Asistans:D-NET ofri sèvis konpatibilite pou asire modil optik yo konpatib ak ekipman ki soti nan dirijan manifaktirè yo.
●Sèvis pèsonalize:D-NET bay opsyon personnalisation OEM pou pwodwi li yo. Sou demann, kliyan yo ka gen etikèt logo ki gen koulè pwepare a bezwen yo.
●Standard Livrezon Peryòd:3 Jou
● Solisyon livrezon vaste:D-NET kolabore ak konpayi courrier ki gen anpil repitasyon tankou SF, FedEx, DHL, UPS, ak lòt moun pou asire sèvis anbakman serye.
Karakteristik
● Pèt minimòm pandan ensèsyon
● Bon jan kalite siyal ki estab
● Chanjman rapid
● Lajè pwoteksyon longèdonn
● Enèji efikas
● Konsepsyon dirab ak kontra enfòmèl ant
Aplikasyon
● Tès Rezo ak Siveyans
● Fibre Optique Rezo Redondans
● Optik siyal routage
Baj popilè: 2X2 OPTO mekanik switch optik, Lachin 2X2 OPTO mekanik switch optik manifaktirè, Swèd, faktori
Espesifikasyon
|
Fonksyone longèdonn |
1260 ~ 1620nm (SM) 850nm (MM) |
Pèt Ensèsyon |
Mwens pase oswa egal a 1.0dB |
|
Pèt depandan longèdonn |
Mwens pase oswa egal a 0.25dB |
Polarizasyon Depandan Pèt |
Mwens pase oswa egal a 0.05dB |
|
Pèt Depandan Tanperati |
Mwens pase oswa egal a 0.20dB |
Retounen Pèt |
SM Pi gran pase oswa egal a 50dB MM Pi gran pase oswa egal a 30dB |
|
Kwa Pale |
SM Pi gran pase oswa egal a 55dB MM Pi gran pase oswa egal a 35dB |
Chanje Tan |
Mwens pase oswa egal a 8ms |
|
Repetebilite |
Mwens pase oswa egal a ±0.02dB |
Durability |
Pi gran pase oswa egal a 107 fwa |
|
Fonksyone Voltage |
3 oswa 5V |
Chanje Kalite |
Ki pa Peye-Latching/Latching |
|
Tanperati Fonksyònman |
－20~＋70 degre |
Tanperati Depo |
－40~＋85 degre |
|
Pouvwa optik |
Mwens pase oswa egal a 500mW |
Dimansyon |
27.0L×12.0W×8.2H mm |
Konfigirasyon PIN
|
Kalite |
Route optik |
Kondwi elektrik |
Eta Capteur |
||||||
|
2×2B |
PIN 1 |
PIN 5 |
PIN 6 |
PIN 10 |
Pin 2-3 |
Pin 3-4 |
Pin 7-8 |
Pin 8-9 |
|
|
Lanse |
P1-P3 |
-- |
-- |
GND |
V＋ |
Fèmen |
Louvri |
Louvri |
Fèmen |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Louvri |
Fèmen |
Fèmen |
Louvri |
|
|
Ki pa Peye-latching |
P1-P3 |
-- |
-- |
-- |
-- |
Fèmen |
Louvri |
Louvri |
Fèmen |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Louvri |
Fèmen |
Fèmen |
Louvri |
|
Dimansyon mekanik (Inite:mm)
Route optik
Enfòmasyon sou lòd
|
FSW |
-2X2B- |
- Longèdonn - |
-Chanje Kalite- |
-Voltaj- |
- Kalite fib- |
-Pake- |
- Longè fib- |
-Konektè- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Espesyal＝0 |
Bloke＝1 Ki pa bloke＝2 MINI Latching＝3 MINI ki pa fèmen＝4 Espesyal＝0 |
3V=3 5V=5 Espesyal＝0 |
SM28=1 50/125=5 62.5/125=6 Espesyal＝0 |
Fib vid=1 900um tib=3 Espesyal＝0 |
0.25m=1 0.5m=2 1.0m=3 Espesyal＝0 |
Okenn=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Espesyal＝0 |
FAQ
1. Ki sa ki switch optik bypass?
A: Yon switch optik kontoune, altènativman refere kòm yon modil kontoune optik oswa inite, sèvi kòm yon aparèy enpòtan nan rezo optik. Nan ka yon echèk oswa pann kouran, li reroute trafik rezo a pou kenbe koneksyon san enteripsyon. Aparèy sa a enkòpore yon mekanis ki san danje ki otomatikman kontoune nenpòt eleman rezo ki echwe.
2. Ki sa ki kontoune optik?
A: Nan aplikasyon misyon kritik kote rezo a disponiblite ak fyab yo esansyèl, kapasite kontoune nan yon switch optik kontoune se endispansab. Lè yo redireksyon rapid trafik nan fè fas a yon echèk, li minimize entèripsyon sèvis, pwoteksyon kont pèt done, ak garanti kontinwite nan sèvis esansyèl yo.
3. Ki jan optik mekanik switch travay
A: Yon switch optik mekanik itilize fib mobil oswa miwa pou redireksyon siyal limyè. Li fizikman deplase sa yo pou etabli oswa kraze koneksyon. Nan mòd "bypass", li konekte de pò dirèkteman. Nan mòd "ki pa kontoune", li redireksyon siyal yo nan yon lòt chemen, tankou yon lòt wout rezo oswa aparèy dyagnostik.
