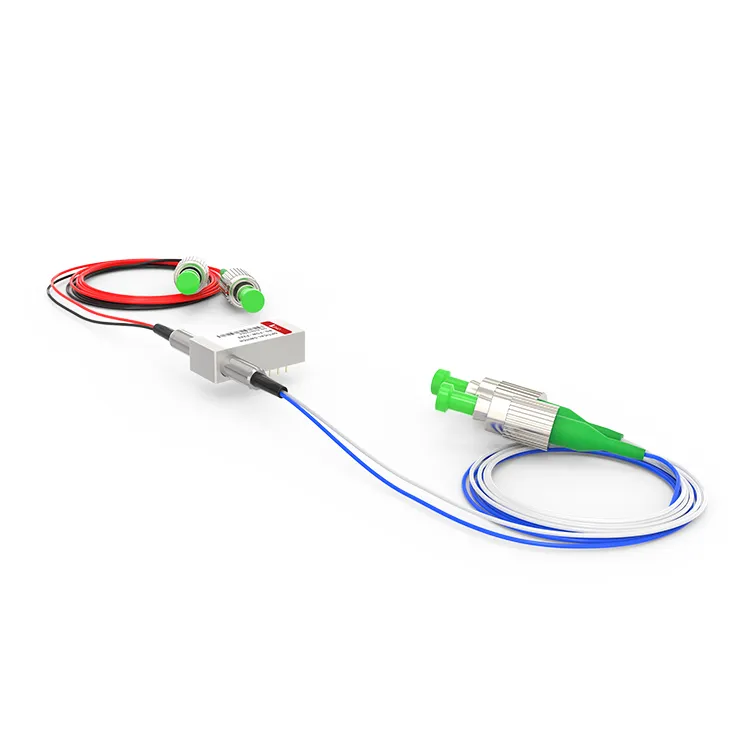

F2X2 OPTO mekanik optik switch

F2X2 OPTO mekanik optik switch
F2X2 mekanik optik switch se yon plen mekanik optik switch aparèy ak de pò antre ak de pò pwodiksyon. Li adopte estrikti nan mekanik reyalize siyal la optik routage chanje, epi chanje siyal la optik soti nan yon pò opinyon nan yon lòt pò pwodiksyon pa operasyon mekanik.

Voye rechèch

Dekri teren

Karakteristik teknik

Pwodwi detay

Chanjman opto-mekanik F2X2 la opere pa swa dirije oswa bloke siyal optik opinyon konekte kanal optik la ak fib optik pwodiksyon an. Vèsyon an latch kenbe chemen an seleksyon an optik menm apre yo fin retire siyal kondwi a, tandiske vèsyon an ki pa latched default nan swa sou oswa koupe pozisyon lè pouvwa pèdi. F2X2 Mechanical Optical Switch la gen yon pèt ensèsyon mwens pase 1.0dB ak yon tan repons rapid, sa ki pèmèt chanje siyal optik nan nivo nanosecond, kidonk satisfè demand yo nan transmisyon gwo vitès.

Baj popilè: f2x2 opto mekanik optik switch, Lachin f2x2 opto mekanik optik switch manifaktirè, Swèd, faktori

Espesifikasyon pwodwi

Fonksyone longèdonn	1240 ~ 1680nm (SM)	Pèt Ensèsyon	Mwens pase oswa egal a 1.0dB
Pèt depandan longèdonn	Mwens pase oswa egal a 0.25dB	Pèt Depandan Polarizasyon	Mwens pase oswa egal a 0.05dB
Pèt Depandan Tanperati	Mwens pase oswa egal a 0.20dB	Retounen Pèt	SM Pi gran pase oswa egal a 55dB
Kwa Pale	SM Pi gran pase oswa egal a 70dB	Chanje Tan	Mwens pase oswa egal a 8ms
Repetebilite	Mwens pase oswa egal a ±0.02dB	Durability	Pi gran pase oswa egal a 10⁷fwa
Fonksyone Voltage	3 oswa 5V	Chanje Kalite	Ki pa Peye-Latching/Latching
Tanperati Fonksyònman	－20~＋70 degre	Tanperati Depo	－40~＋85 degre
Pouvwa optik	Mwens pase oswa egal a 500mW	Dimansyon	27.0L×12.5W×8.4H mm

Konfigirasyon PIN

Kalite	Route optik	Kondwi elektrik				Eta Capteur
F2×2	Route optik	PIN 1	PIN 5	PIN 6	PIN 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Lanse	P1-P4,P2-P3	--	--	GND	V＋	Fèmen	Louvri	Louvri	Fèmen
Lanse	P1-P3,P2-P4	V＋	GND	--	--	Louvri	Fèmen	Fèmen	Louvri
Ki pa Peye-latching	P1-P4,P2-P3	--	--	--	--	Fèmen	Louvri	Louvri	Fèmen
Ki pa Peye-latching	P1-P3,P2-P4	V＋	--	--	GND	Louvri	Fèmen	Fèmen	Louvri

Dimansyon mekanik (Inite:mm)

Route optik

Enfòmasyon sou lòd

RDEMAS

-F2X2-

- Longèdonn -

-Chanje Kalite-

-Voltaj-

- Kalite fib-

-Pake-

- Longè fib-

-Konektè-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Espesyal＝0

Bloke＝1

Ki pa bloke＝2

MINI Latching＝3

MINI ki pa fèmen＝4

Espesyal＝0

3V=3

5V=5

Espesyal＝0

SM28=1

50/125=5

62.5/125=6

Espesyal＝0

Fib vid=1

900um tib=3

Espesyal＝0

0.25m=1

0.5m=2

1.0m=3

Espesyal＝0

Okenn=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Espesyal＝0

FAQ

K: Èske F2X2 Mechanical Optical Switch sipòte kontwòl remote?

A: Wi, anpil switch opto-mekanik F2x2 ofri kapasite kontwòl remote, sa ki pèmèt pou operasyon switch aleka ak siveyans estati atravè yon koòdone kontwòl oswa kominikasyon.

K: Kouman vit F2x2 opto mekanik switch la?

A: F2X2 Mechanical Optical Switch la posede tan repons rapid epi li kapab chanje chemen optik nan nanosegonn.
