Karakteristik
● Cho-Pluggable
● 147nm CWDM EML transmetè, APD foto-detektè
● Distans transmisyon se jiska 80 km atravè koneksyon SMF la
● 2-koòdone fil elektrik pou espesifikasyon jesyon ki konfòm ak koòdone siveyans dijital dyagnostik SFF 8472
● RoHS konfòme
Aplikasyon
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fibre chanèl
● Rezo CWDM
Pwodwi detay
Transceiver optik sa a opere nan yon longèdonn 1470nm espesyalman nan spectre CWDM, fasilite miltiplaj efikas ak demultiplexing siyal nan sistèm CWDM. Gen yon distans maksimòm transmisyon 80 kilomèt, li se byen adapte pou rezo kominikasyon long bwote kote pwolonje rive se yon nesesite.
Baj popilè: SFP +10G CWDM 1470km 80km, Lachin SFP+10G CWDM 1470km 80km manifaktirè, founisè, faktori
Evalyasyon maksimòm absoli
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
|
Tanperati Depo |
TS |
-40 |
+85 |
degre |
|
|
Tanperati Fonksyònman Ka |
TA |
0 |
70 |
degre |
|
|
Maksimòm Voltage Pwovizyon pou |
Vcc |
-0.5 |
4 |
V |
|
|
Imidite relatif |
RH |
0 |
85 |
% |
Karakteristik elektrik
(TOP=0 rive 70degre , VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
Remak |
|
Pwovizyon pou Voltage |
Vcc |
3.135 |
3.465 |
V |
|
Pwovizyon pou Kouran |
Icc |
600 |
mA |
|||
|
Konsomasyon pouvwa |
P |
2 |
W |
|||
|
Seksyon transmetè |
||||||
|
Antre enpedans diferans |
Rin |
100 |
Ω |
1 |
||
|
Tx Antre Single Ended DC Voltage Tolerans (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferansyèl D' vòltaj balanse |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Transmèt Enfim vòltaj |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmèt Pèmèt Voltage |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Seksyon Reseptè |
||||||
|
Single Ended Sortie Voltage Tolerans |
V |
-0.3 |
4 |
V |
||
|
Rx Sortie Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
Rx Sòti Leve ak Tonbe Tan |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS Fòt |
VLOS fòt |
2 |
VccHOST |
V |
5 |
|
|
LOS Nòmal |
Nòm VLOS |
Vee |
Vee+0.8 |
V |
5 |
|
Remak
1.Li se dirèkteman konekte ak pin done TX yo, ak kouple AC soti nan broch yo nan IC chofè lazè a.
2.LO a se configuré kòm yon pwodiksyon pèseptè louvri. Li ta dwe rale moute ak yon rezistans sòti nan 4.7kΩ a 10kΩ sou tablo lame a. Pandan operasyon nòmal, li bay yon lojik 0; an ka ta gen pèt siyal, li soti yon lojik
3.Voltaj maksimòm rale-up li ka tolere se 5.5V.
Paramèt optik
(TOP=0 a 70 degre, VCC=3.135 a 3.465 Volts)
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
Remak |
|
Seksyon transmetè |
||||||
|
Longèdonn Sant |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
lajè espèk |
Δλ |
1 |
nm |
|||
|
Mwayèn pouvwa optik |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Lazè koupe pouvwa |
Poff |
-30 |
dBm |
|||
|
Pwopòsyon disparisyon |
ER |
8.2 |
dB |
|||
|
Sanksyon dispèsyon transmetè |
TDP |
3.0 |
dB |
2 |
||
|
Bri entansite relatif |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optik Tolerans Pèt Retounen |
20 |
dB |
||||
|
Seksyon Reseptè |
||||||
|
Longèdonn Sant |
λr |
1260 |
1620 |
nm |
||
|
Sansiblite reseptè (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Sansiblite Estrès (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Desè |
PÈDI |
-24 |
dBm |
|||
|
Los isterèz |
LOSH |
0.5 |
dB |
|||
|
Surcharge |
Sam |
-7 |
dBm |
5 |
||
|
Refleksyon reseptè |
Rrx |
-12 |
dB |
Remak
1. Figi pouvwa mwayèn yo enfòmatif sèlman, pou chak IEEE802.3ae.
2. 12dB refleksyon.
3. Kondisyon tès reseptè ensiste pou chak IEEE802.3ae. Tès CSRS mande pou konsèy lame a konfòme SFF-8431.
4. Surcharge reseptè espesifye nan OMA ak anba pi move kondisyon konplè estrès la.
Enfòmasyon sou lòd
|

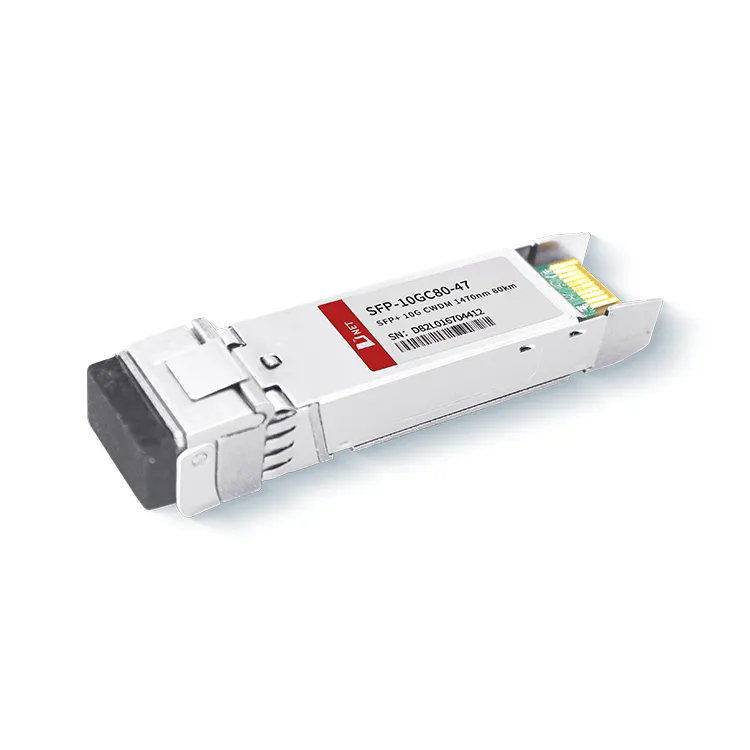

Nimewo Pati |
Deskripsyon |
|
SFP-10GC80-C60 |
10Gb/s 80km CWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V,1470nm, CWDM EML & APD, Single mòd |
FAQ
1. Pou ki sa pò 10G SFP + yo itilize?
A: 10G SFP + anjeneral transmèt optik nan 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH pou 10Gbps, Fibre Channel, Gigabit Ethernet, 10 Gigabit Ethernet ak lòt aplikasyon, ki gen ladan tou lyen DWDM.
2. Èske mwen ka itilize transceiver SFP + nan pò SFP28?
A: Transceiver SFP + (10 Gigabit Ethernet) pa ka itilize dirèkteman nan pò SFP28 (25 Gigabit Ethernet). Malgre ke tou de modil SFP + ak SFP28 itilize menm faktè fòm, yo opere nan diferan vitès. Modil SFP + sipòte pousantaj done jiska 10Gbps, pandan y ap modil SFP28 sipòte pousantaj done jiska 25Gbps. Anplis de sa, pò SFP28 yo fèt pou sipòte pi wo nivo pouvwa ki nesesè pou operasyon 25 Gbps. Se poutèt sa, lè l sèvi avèk yon transceiver SFP + nan yon pò SFP28 pa pral konpatib epi yo pa pral travay.
