Karakteristik
● Operasyon done pousantaj jiska 25.78Gbps
● Jiska 10km distans transmisyon
● Segondè sansiblite Pin photodiode ak TIA
● LC duplex connecteur
● Cho pluggable 20pin connecteur
● Ba konsomasyon pouvwa<1 W
● -20 a 70 degre opere lajè ranje tanperati
● Single +3.3V±5% ekipman pou pouvwa
● Konfòme ak SFF-8472
● Konplètman RoHS Konfòme
Pwodwi detay

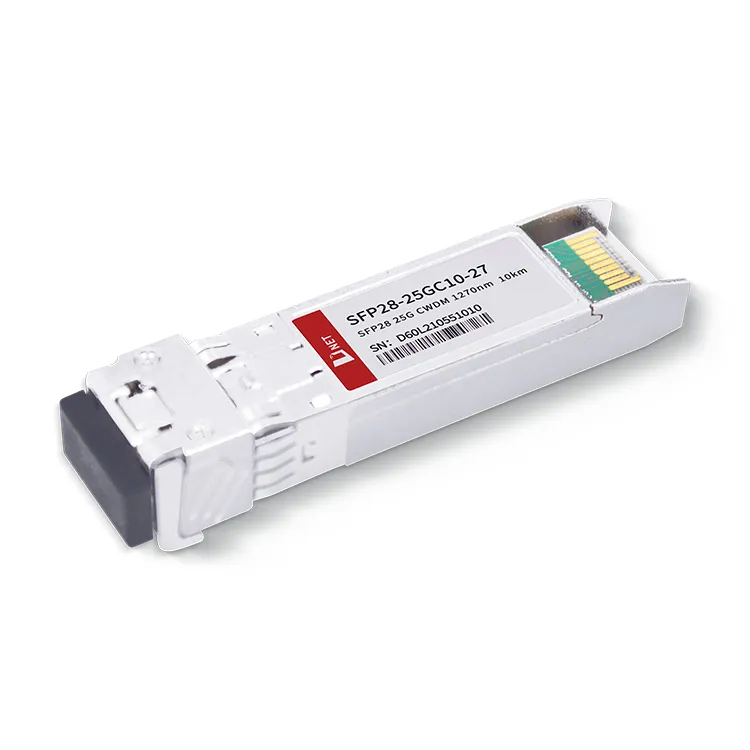

Modil 25G CWDM 1270nm 10KM D-net a itilize yon lazè CWDM DML ak reseptè PIN. Tou de chanèl resevwa ak transmisyon li yo enkòpore yon sikwi CDR entegre ki kapab sipòte yon pousantaj maksimòm jiska 25.78Gbps. Transceiver optik koulè 25G 1270nm 10KM fèt pou konsève resous fib, kidonk efektivman diminye depans operasyon jeneral pou founisè sèvis yo. 25G 1270nm 10KM Modil la respekte estanda SFF-8472 ak RoHS. Modil transceiver 25G SFP28 CWDM 10KM jwenn aplikasyon lajè nan entèkoneksyon sant done, rezo transmisyon optik operatè kominikasyon, rezo backhaul estasyon baz san fil, ak senaryo Ethernet antrepriz.
Baj popilè: SFP28 CWDM 1270nm modil transceiver, Lachin SFP28 CWDM 1270nm modil transceiver manifaktirè, Swèd, faktori
Evalyasyon maksimòm absoli
|
Paramèt |
Senbòl |
Inite |
min |
Maks |
|
Ranje Tanperati Depo |
Ts |
oC |
-40 |
85 |
|
Imidite relatif |
ri |
% |
0 |
95 |
|
Maksimòm Voltage Pwovizyon pou |
Vcc3 |
V |
-0.5 |
4.0 |
Kondisyon Fonksyònman Rekòmande
|
Paramèt |
Senbòl |
Inite |
min |
Tablo |
Maks |
|
Ranje tanperati ka opere |
Tc |
oC |
-20 |
70 |
|
|
Voltage ekipman pou pouvwa |
Vcc |
V |
3.14 |
3.3 |
3.46 |
|
Bit To |
POTE |
Gb/s |
25.78 |
||
|
Rapò Erè Bit |
BAG |
5*10-5 |
|||
|
Max Sipòte Longè Link |
L |
Km |
10 |
Definisyon pò elektrik
|
Paramèt |
Senbòl |
Inite |
min |
Tablo |
Maks |
Remak |
|
Pwovizyon pou Voltage |
VCC |
V |
3.14 |
3.3 |
3.46 |
|
|
Konsomasyon pouvwa |
P |
mw |
1000 |
|||
|
Transmetè |
||||||
|
Antre enpedans diferans |
RNAN |
Ω |
100 |
|||
|
Single-ended Done Antre Swing |
VNAN |
mvp-p |
90 |
450 |
||
|
Transmèt Enfim vòltaj |
VPANKÈT |
V |
2 |
VKANSÈ |
||
|
Transmèt Pèmèt Voltage |
VEN |
V |
VZotèy |
VZotèy+0.8 |
||
|
Transmèt Fòt Afime Voltage |
VFAS |
V |
2 |
VKANSÈ |
||
|
Transmèt Fay De-Asserte Voltage |
VFDA |
V |
VZotèy |
VZotèy+0.4 |
||
|
Reseptè |
||||||
|
Single-ended Done Sòti Swing |
Venpè |
mvp-p |
200 |
450 |
||
|
LOS Fòt |
VPÈDI |
V |
2 |
VKANSÈ |
||
|
LOS Nòmal |
VLOSNR |
V |
VZotèy |
VZotèy+0.4 |
||
Karakteristik optik
(Tc=0 a 70 oC ak Vcc= 3.14 a 3.46V)
|
Paramèt |
Senbòl |
Inite |
min |
Tablo |
Maks |
Remak |
|
Longèdonn nominal |
λ |
nm |
1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451 |
|||
|
Drift longèdonn |
Δλ |
nm |
-6.5 |
+6.5 |
||
|
Pouvwa Sòti Mwayèn |
Pav |
bbm |
-3 |
2 |
||
|
Lajè espektral (-20dB) |
s |
nm |
1 |
|||
|
Pwopòsyon disparisyon |
ER |
dB |
3.5 |
|||
|
Side Mode Suppression rapò |
AJITasyon |
dB |
30 |
|||
|
Mwayèn pouvwa Lanse nan OFF transmetè |
ANPLWAYE |
bbm |
-30 |
|||
|
Bri entansite relatif |
RENONSE |
dB/Hz |
-128 |
|||
|
Longèdonn Sant |
λC |
nm |
1260 |
1620 |
||
|
Sansiblite reseptè (OMA) |
RSENSE |
bbm |
-11.3 |
1 |
||
|
Surcharge reseptè (OMA) |
Pmax |
bbm |
2.2 |
|||
|
Pèt retou optik |
dB |
-26 |
||||
|
LOS Afime |
PÈDI |
bbm |
-30 |
|||
|
LOS De-Afime LOS |
PÈDI |
bbm |
-17 |
|||
|
LOS isterèz |
dB |
0.5 |
||||
Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 ak BER pi bon pase oswa egal a 5E-5;
Enfòmasyon sou lòd
|
Nimewo Pati |
Deskripsyon |
|
SFP{{0}GC{{1{1}} |
25G CWDM 1270nm 10KM LC Optik Transceiver |
FAQ
1. Ki sa ki se yon pò 25G SFP28?
A: pò SFP28 D-NET a se pou pò vitès 25G menm jan ak pò 10G SFP +.
2. Èske SFP28 se yon Ethernet?
A: Ethernet SFP28 se pou kliyan ki ap deplwaye 25GbE, modil SFP28, ki baze sou fòm pake SFP +, sipòte estanda 25G Ethernet. Konpatibilite bak ak 10GbE bay yon chemen migrasyon natirèl pou kliyan ki bezwen plis Pleasant.
