Pwodwi detay

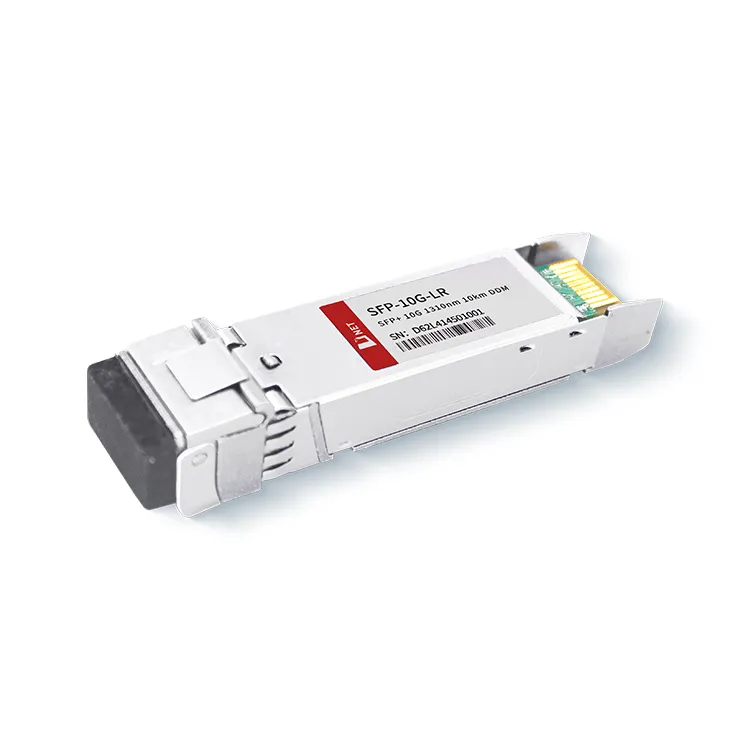

Modil 10G LR 10KM D-NET an konfòme ak estanda SFF-8431, SFF-8432, ak IEEE 802.3ae 10GBASE-LR. Li opere nan yon longèdonn 1310nm, yon frekans souvan anplwaye nan kominikasyon optik alontèm. Modil la konfòme yo ak faktè fòm SFP totalman konfòme yo, li ofri cho-pluggability, fasilite amelyorasyon senp nan pò optik, epi asire emisyon ki ba entèferans elektwomayetik (EMI).
Baj popilè: SFP + 10G LR 10km modil transceiver, Lachin SFP+ 10G LR 10km modil transceiver manifaktirè, Swèd, faktori
Evalyasyon maksimòm absoli
|
Paramèt |
Senbòl |
min. |
Tipik |
Maks. |
Inite |
|
|
Tanperati Depo |
TS |
-40 |
+85 |
degre |
||
|
Tanperati Fonksyònman Ka |
Komèsyal |
TA |
0 |
70 |
degre |
|
|
Endistriyèl |
-40 |
+85 |
degre |
|||
|
Maksimòm Voltage Pwovizyon pou |
Vcc |
-0.5 |
4 |
V |
||
|
Imidite relatif |
ri |
0 |
85 |
% |
||
Karakteristik elektrik
|
Paramèt |
Senbòl |
min. |
Tipik |
Maks. |
Inite |
Remak |
|
Pwovizyon pou Voltage |
Vcc |
3.135 |
3.465 |
V |
||
|
Pwovizyon pou Kouran |
Icc |
430 |
mA |
|||
|
Konsomasyon pouvwa |
P |
1.5 |
W |
|||
|
Seksyon transmetè |
||||||
|
Antre enpedans diferans |
Rnan |
100 |
Ω |
1 |
||
|
Tx Antre Single Ended DC Voltage Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferansyèl D' vòltaj balanse |
Vin, pp |
180 |
700 |
mv |
2 |
|
|
Transmèt Enfim vòltaj |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmèt Pèmèt Voltage |
VEN |
Vejetaryen |
Vee{{0}.8 |
V |
||
|
Seksyon Reseptè |
||||||
|
Single Ended Sortie Voltage Tolerans |
V |
-0.3 |
4 |
V |
||
|
Rx Sortie Diff Voltage |
vòt |
300 |
850 |
mv |
||
|
Rx Sòti Leve ak Tonbe Tan |
Tr% 2fTF |
30 |
ps |
4 |
||
|
LOS Fòt |
VLOS fay |
2 |
VccLAME |
V |
5 |
|
|
LOS Nòmal |
VLOS nòmal |
Vejetaryen |
Vee{{0}.8 |
V |
5 |
|
Remak
1. Into ence fini nan 100 ohms.
2. Konekte dirèkteman nan peny done TX a. AC couplage de peny pou lazè chofè IC.
3. LOS se yon pwodiksyon pèseptè louvri. 4.7k-10kΩ yo ta dwe louvri sou tablo lame a. Operasyon se lojik 0, ak pèt siyal se lojik 1. Vòltaj maksimòm rale a se 5.5V.
4. Ultrasound ak OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Paramèt optik
|
Paramèt |
Senbòl |
min. |
Tipik |
Maks. |
Inite |
Remak |
|
Seksyon transmetè |
||||||
|
Longèdonn Sant |
λt |
1290 |
1310 |
1330 |
nm |
|
|
lajè espèk |
△λ |
1 |
nm |
|||
|
Mwayèn pouvwa optik |
Pavg |
-8.2 |
0.5 |
bbm |
1 |
|
|
Optik pouvwa OMA |
Poma |
-5.2 |
bbm |
|||
|
Lazè koupe pouvwa |
Biwo vòt |
-30 |
bbm |
|||
|
Pwopòsyon disparisyon |
ER |
3.5 |
dB |
7 |
||
|
Pwopòsyon disparisyon |
ER |
6 |
dB |
6 |
||
|
Sanksyon dispèsyon transmetè |
TDP |
3.2 |
dB |
2 |
||
|
Bri entansite relatif |
Ren |
-128 |
dB/Hz |
3 |
||
|
Optik Tolerans Pèt Retounen |
20 |
dB |
||||
|
Seksyon Reseptè |
||||||
|
Longèdonn Sant |
λr |
1260 |
1355 |
nm |
||
|
Reseptè sansiblite |
Sans |
-14.5 |
bbm |
4,7 |
||
|
Reseptè sansiblite |
Sans |
-14.5 |
bbm |
4,6 |
||
|
Sansiblite Estrès (OMA) |
SansSEN |
-10.3 |
bbm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
bbm |
||
|
Los Desè |
LOSD |
-15 |
bbm |
|||
|
Los isterèz |
LOSH |
0.5 |
dB |
|||
|
Surcharge |
Sam |
0 |
bbm |
5 |
||
|
Refleksyon reseptè |
Rx |
-12 |
dB |
|||
Remak
1. Kondisyon tès reseptè estrès pou chak IEEE802.3ae. Tès CSRS la mande pou ankadreman sikwi lame yo satisfè nòm SFF-8431 yo.
2. Surcharge reseptè a jan sa espesifye nan OMA a ak anba pi move kondisyon estrès entegre.
3. Ultrasound ak OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Enfòmasyon sou lòd
|
Nimewo Pati |
Deskripsyon |
|
SFP{{0}g-LR |
10G SFP + LR 10KM modil transceiver, Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Single mòd |
FAQ
1. Ki sa ki 10G LR?
A: Modil 10G LR 10KM D-NET a se yon modil transceiver optik pou aplikasyon pou kominikasyon seri optik 10-Gb/s, Modil SFP+ la konfòme ak SFF-8431, SFF-8432 ak IEEE 802.3ae. 10GBASE-LR.
2. Èske 10GBASE-LR mòd sèl oswa multimode?
A: Modil transceiver 10G SFP + LR 10KM D-NET a apwopriye pou transmisyon aleka, kidonk fib sèl-mòd la sitou kouvri nan 10 GBASE-LR SFP +, distans transfè 10GBASE-LR SFP ka jiska 10 km ak yon sèl-mòd fib
