Dekri teren

Karakteristik teknik

Karakteristik

● Konfòme ak IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Espesifikasyon dapre SFF-8074i ak
SFF-8472, revizyon 9.5
● Digital Diagnostic Monitoring disponib
● Uncooled 1310nm Fabry-Perot (FP)Lazè
● Jiska 1.25Gb/s lyen done bi-direksyon
● Duplex LC Connector konfòme
● Single +3.3V DC ekipman pou pouvwa
● Hot-pluggable SFP anprint
● Klas 1 sekirite lazè sètifye
● Opsyon tanperati opere
-(Komèsyal) -10oC rive +70oC
-(Pwolonje) -10oC rive +85oC
-(Endistriyèl) -40oC rive +85oC
● Jiska 10km sou 9/125µm SMF
● Konfòme RoHS

Aplikasyon

● 1.25Gb/s Ethernet 1000Base-LX
● 1.0625Gb/s Fibre Chèn
● Enterprise Routeur

Pwodwi detay

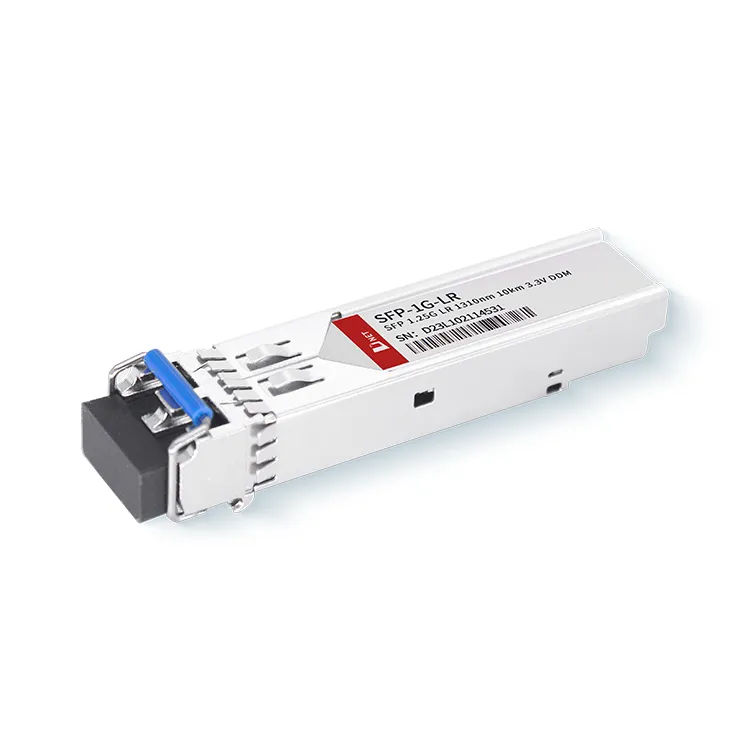

1.25G 1310nm 10km SFP modil optik se yon solisyon versatile ak serye pou rezo kominikasyon optik, ki ofri transmisyon done gwo vitès sou distans ki long ak bon jan kalite siyal ekselan ak estabilite. Yo konfòme ak IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX ak Fibre Channel FC-PI-2 Rev.8.0.

Baj popilè: SFP 1G 1000base LR 10km 1310nm, Lachin SFP 1G 1000base LR 10km 1310nm manifaktirè, Swèd, faktori

Evalyasyon maksimòm absoli

Estrès ki depase evalyasyon maksimòm absoli yo ka lakòz domaj pèmanan nan aparèy la. Sa yo se evalyasyon estrès absoli sèlman. Fonksyònman fonksyonèl aparèy la pa enplike nan kondisyon sa yo oswa nenpòt lòt kondisyon ki depase sa yo bay nan seksyon operasyon yo nan fèy done a. Ekspozisyon nan evalyasyon maksimòm absoli pou peryòd pwolonje ka yon move efè sou fyab aparèy la.

Paramèt	Senbòl	minimè	Maksimè	Inite
Tanperati Depo	T_S	-40	85	^oC
Imidite relatif	ri	5	95	%
Pwovizyon pou Voltage	V_CC	-0.5	4.0	V

Kondisyon Fonksyònman Rekòmande

Paramèt		Senbòl	min	Tablo	Max	Inite
Tanperati ka opere	DNET{{0}S{{1{1}}	T_C	-10	25	70	^oC
Tanperati ka opere	DNET{{0}S{{1{1}I	T_C	-40	25	85	^oC
Pwovizyon pou Voltage		V_CC	3.135	3.3	3.465	V
Done Pousantaj		-	-	1.25 1.0625	-	Gb/s

Karakteristik elektrik transceiver

Paramèt	Senbòl	Minimòm	Tipik	Maksimòm	Inite	Nòt
Modil Pwovizyon pou Kouran	Icc	-	-	220	mA	-
Antre diferansyèl transmetè Voltaj (TD +/-)	-	300	-	2200	mv_P-P	1
Reseptè Diferansyèl Sòti Voltage (RD +/-)	-	600	-	1200	mv_P-P	2
Pwodiksyon vitès ki ba: Fòt transmetè (TX_FAULT) / Pèt siyal (LOS)	VOTE	2.0	-	Vcc	V	3
	VYOLASYON	0	-	0.8	V	-
Vitès ba pwodiksyon: Transmetè enfim (TX_DEZACTIVE), MOD_DEF 1, MOD_DEF 2	GRATÈL	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Nòt
1. Entèn AC makonnen ak fini ak chaj diferans 100Ω.
2. Entèn AC makonnen, men mande pou yon revokasyon diferans 100Ω oswa entèn nan Serialize/Deserializer.
3. Rale deyò ak yon rezistans 4.7KΩ-10KΩ sou tablo lame a nan VCCT,R.
4. Mod_Def1 ak Mod_Def2 dwe rale deyò ak yon rezistans 4.7KΩ-10KΩ sou tablo animatè a pou V._{CCT% 2CR}.

Karakteristik optik transmetè

Paramèt	Senbòl	Minimòm	Tipik	Maksimòm	Inite	Nòt
Lanse pouvwa optik	Popilasyon l	-9	-6	-3	dBm	-
Ranje longèdonn sant	λc	1270	1310	1355	nm	-
Pwopòsyon disparisyon	ANSYEN	9	-	-	dB	-
Lajè espektal (RMS)	Δλ	-	-	4	nm	-
Jitter total	TJ	-	-	266	ps	-
Sanksyon dispèsyon	-	-	-	1	dB	-
Optik Ogmantasyon / Tonbe Tan	T_leve/T_tonbe	-	-	260	ps	-
Pout @TX-Disable Asserted	P_koupe	-	-	-45	bbm	-

Enfòmasyon sou lòd

Nimewo Pati	Deskripsyon
SFP{{0}G{{1{1}KM	1.25Gb/s Single-Mode SFP Transceiver 1000BASE-LX

Pwodwi Deskripsyon

1. Ki bann ki 1310nm?
A: Li fè pati "o-band la", Sèvi ak ranje longèdonn fib nan 1260-1360nm, 1310nm lazè dyod.

2. Ki distans 1G LX SFP ka ale?
A: 1.25Gb/s Single-Mode SFP Transceiver 1000BASE-LX, li se yon estanda 1310nm LX SFP modil optik ak distans transmisyon ka rive jiska 10km.Li opere nan yon pousantaj done nan 1.25Gbps.

3. Kisa LX vle di sou SFP?
A: LX reprezante transmisyon long distans, k ap travay nan {{0}}nm (anjeneral 1310nm), li konfòme ak IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX ak Fibre Channel FC-PI{{ 7}} Rev.8.0.
