Pwodwi detay

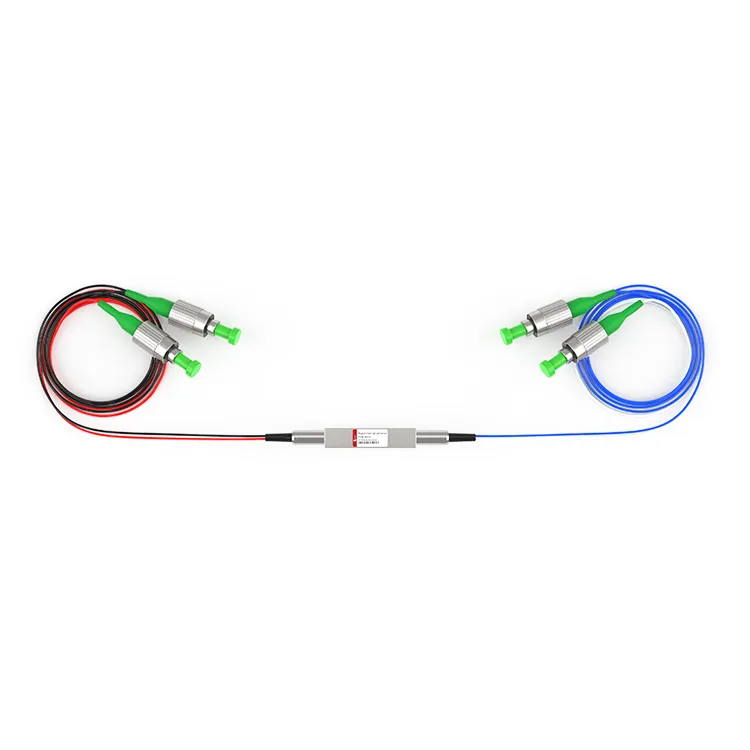

Se switch mayeto-optik lajman ki itilize nan ekipman ayewospasyal, siveyans sistèm ak sistèm deteksyon, ak mòd latching trè estab ak segondè fyab. D-NET se yon faktori ki espesyalize nan rechèch ak devlopman, pwodiksyon ak lavant ekipman ak aparèy kominikasyon fib-optik, ki ka bay sèvis OEM, ak switch mayeto-optik yo ka sipòte pwodiksyon Customized.
Baj popilè: m2x2 magneto-optik switch, Lachin m2x2 magneto-optik switch manifaktirè, Swèd, faktori
Espesifikasyon pèfòmans
|
Paramèt |
Inite |
Espesifikasyon |
|
Range longèdonn |
nm |
1520 ~ 1580 |
|
Tès Longèdonn |
nm |
1550 |
|
Pèt Ensèsyon1, 2 |
dB |
Mwens pase oswa egal a 1.2 |
|
TLD |
dB |
Mwens pase oswa egal a 0.30 |
|
PDL |
dB |
Mwens pase oswa egal a 0.20 |
|
Retounen Pèt |
dB |
Pi gran pase oswa egal a 50 |
|
Kwastal |
dB |
Bidireksyon Pi gwo pase oswa egal a 20 |
|
Inidireksyon Pi gwo pase oswa egal a 35 |
||
|
Repetebilite |
dB |
Mwens pase oswa egal a ±0.01 |
|
Chanje Tan |
nou |
Mwens pase oswa egal a 100 |
|
Dire batman kè |
nou |
Pi gran pase oswa egal a 200 |
|
Durability |
Sik |
Pi gran pase oswa egal a 10 milya |
|
Chanje Kalite |
nati |
Lanse |
|
Fonksyone aktyèl |
mA |
Mwens pase oswa egal a 200 |
|
Maksimòm pouvwa optik |
mw |
Mwens pase oswa egal a 500 |
|
Tanperati Fonksyònman |
degre |
-5 ~ +70 |
|
Tanperati Depo |
degre |
-40 ~ +85 |
|
Dimansyon |
manm |
(L)34.0×(W)7.5×(H)7.5 ±0.2 |
Remak
1. Tès nan tanperati chanm ak SOP.
2. Eksepte konektè, 0.2dB pou yon sèl pè konektè.
Dimansyon mekanik (Inite:mm)
Kondwi elektrik
Dyagram fonksyonèl
Enfòmasyon sou lòd
FSW-M2x{{2}□-□-□-��-□-�□-□
|
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
|
Chanje Kalite |
Kalite fib |
Vòltaj |
Longèdonn |
TibKalite |
Fib Longè |
Konektè |
|
B: Bidirectionnelle U: inidireksyon |
SM: SM% 2c 9/125 X: lòt moun |
2.5: 2.5V 5.0 5.0V |
1550: 1550nm X: lòt moun |
250: 250um 900: 900um X: lòt moun |
05: 0.5m±5cm 10: 1.0m±5cm X: lòt moun |
OO: Okenn FC: FC/PC FA: FC/APC SC: SC/PC SA: SC/APC LC: LC/PC X: lòt moun |
