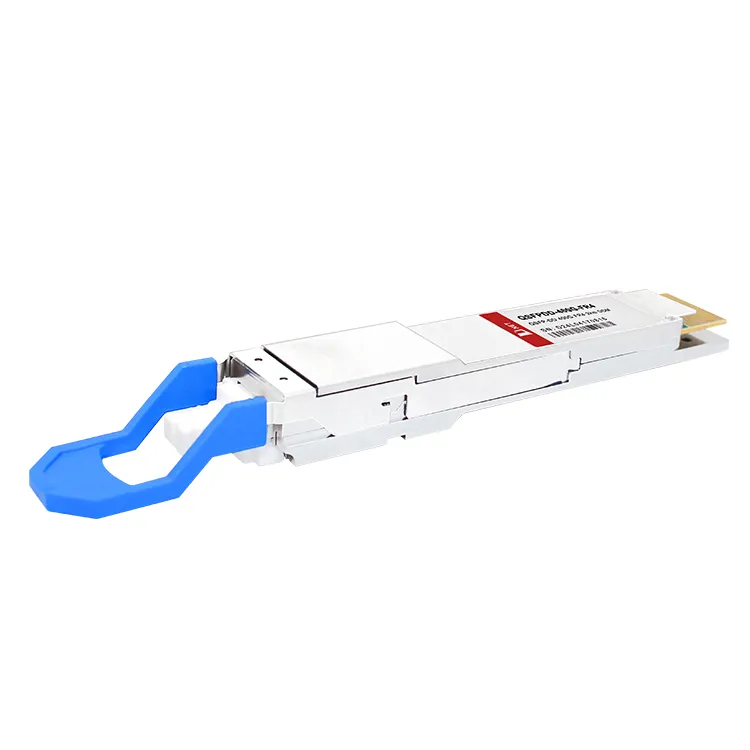

Karakteristik pwodwi
●Konfòme ak QSFP-DD MSA
●4 CWDM liy MUX/DEMUX konsepsyon
●100G Lambda MSA 400G-FR4 Spécification konfòm
●Maximum pouvwa konsomasyon 10W
● Jiska 2km transmisyon sou fib mòd sèl (SMF) ak FEC
●Single +3.3V ekipman pou pouvwa
●Duplex LC connecteur
●RoHS plent
Aplikasyon
�% 97�400G BASE-FR4 Ethernet
●Data Center Interconnect
�% 97�InfiniBand Interconnect
�% 97�Enterprise Rezo
Baj popilè: 400g qsfp-dd fr4 2km optik transceiver, Lachin 400g qsfp-dd fr4 2km optik transceiver manifaktirè, Swèd, faktori
Evalyasyon maksimòm absoli
|
Paramèt |
Senbòl |
min |
Maks |
Inite yo |
|
Tanperati Depo Ranj |
Tsrg |
-40 |
+85 |
degre |
|
Pwovizyon pou Voltage |
Vcc |
0 |
4 |
V |
|
Relatif Imidite |
ri |
10% pou 90% ki pa kondanse |
||
Kondisyon Fonksyònman Rekòmande
|
Paramèt |
Senbòl |
min |
Maks |
Inite yo |
|
Tanperati Depo Ranj |
Tsrg |
-40 |
+85 |
degre |
|
Pwovizyon pou Voltage |
Vcc |
0 |
4 |
V |
|
Relatif Imidite |
ri |
10% pou 90% ki pa kondanse |
||
Espesifikasyon optik transmetè
|
Transmetè Paramèt |
Lane |
min |
Tipik |
Maks |
Inite yo |
||||
|
Pouvwa lansman mwayèn pou chak liy |
-3.3 |
3.5 |
bbm |
||||||
|
Total pouvwa lansman mwayèn |
9.3 |
bbm |
|||||||
|
Dutter optik modulasyon Anplitid (OMA ekstèn), chak liy |
-0.3 |
3.7 |
bbm |
||||||
|
Diferans nan pouvwa lansman ant nenpòt de liy (OMA ekstèn) |
4 |
dB |
|||||||
|
Pouvwa Lansman Mwayèn pou chak Liy @TX Off Eta |
-20 |
bbm |
|||||||
|
Lanse pouvwa nan OMA ekstèn mwens TDECQ, chak liy pou ER Pi gran pase oswa egal a 4.5dB pou ER<4.5dB |
-1.7 -1.6 |
bbm |
|||||||
|
Transmetè ak Dispèsyon Fèmti Je pou PAM4, chak Lane |
3.4 |
dB |
|||||||
|
Pwopòsyon disparisyon |
3.5 |
dB |
|||||||
|
Bri entansite relatif (OMA) |
-136 |
dB/Hz |
|||||||
|
Rasyon Side-Mode Suppression (SMSR) |
30 |
dB |
|||||||
|
Optik Tolerans Pèt Retounen |
17.1 |
dB |
|||||||
|
Refleksyon transmetè |
-26 |
dB |
|||||||
|
Transmetè Sorti pouvwa Siveyans Presizyon |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq), chak liy |
3.4 |
dB |
|||||||
|
Tan tranzisyon transmetè |
17 |
ps |
|||||||
Espesifikasyon elektrik gwo vitès
|
Paramèt |
min |
Tipik |
Maks |
Inite yo Nòt |
|
|
Karakteristik pwodiksyon elektrik reseptè nan TP4 |
|||||
|
Pousantaj siyal pou chak liy |
26.5625 |
GBD |
|||
|
AC komen-mòd pwodiksyon vòltaj (RMS) |
17.5 |
mv |
|||
|
Diferans vòltaj pwodiksyon pik-a-pik |
900 |
mv |
|||
|
Near-end ESMW (simetri je lajè mask) |
0.265 |
UI |
|||
|
Toupre-fen wotè je, diferans |
70 |
mv |
|||
|
Far-end ESMW (simetri je lajè mask) |
0.2 |
UI |
|||
|
Byen lwen wotè je, diferans |
30 |
mv |
|||
|
Byen lwen pre-kursè ISl rapò |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
Komen nan mòd diferans |
22-20(f/25.78) |
dB |
0.01-12.89GHz |
||
|
15-6log 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Diferans revokasyon disparisyon |
10 |
% |
|||
|
Tan tranzisyon (min, 20% a 80%) |
9.5 |
ps |
|||
|
DC komen vòltaj mòd |
-350 |
2850 |
mv |
||
|
Transmetè elektrik karakteristik opinyons nan TP1 |
|||||
|
Pousantaj siyal, pou chak liy |
26.5625 |
GBD |
|||
|
Diferans pk-pk tolerans vòltaj opinyon |
900 |
mv |
|||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89GHz |
|||
|
15-6log 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Diferans revokasyon disparisyon |
10 |
% |
|||
|
Modil ensiste tès opinyon |
Pou chak Seksyon 120E.3.4.1 IEEE802.3bs |
||||
|
Ranje tolerans vòltaj sèl-fen |
-0.4 |
3.3 |
V |
||
|
Komen-mòd vòltaj |
-350 |
2850 |
mv |
||
Enfòmasyon sou lòd
|
Nimewo Pati |
Deskripsyon |
|
QDD% 7b{0}g-FR4 |
400G QSFP-DD FR4 Optik Transceiver |
FAQ
K: Èske 400G QSFP-DD FR4 sipòte cho-ploge?
K: Ki distans 400G QSFP-DD FR4 ka transmèt done?
K: Ki jan 400G QSFP-DD FR4 transmèt?
