Deskripsyon pwodwi

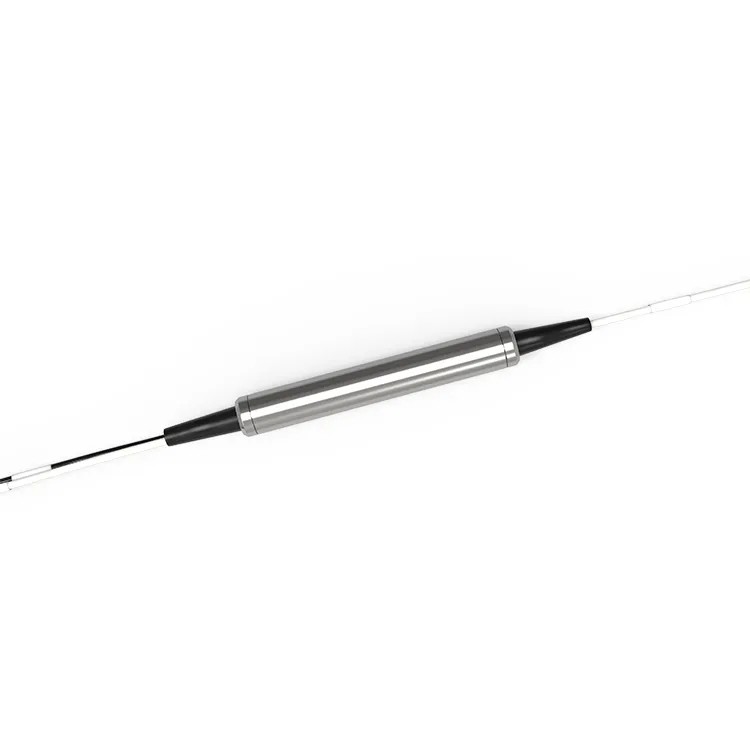

OTDR (Optical Time Domain Reflectometer) se yon teknoloji ki itilize pou detekte refleksyon siyal ak pèt nan lyen kominikasyon fib optik. FWDM OTDR 1625nm se yon eleman filtre ki itilize pou filtre siyal optik ki pa 1625nm, apwopriye pou teknoloji FWDM, ki se yon teknoloji ki ka transmèt plizyè siyal optik longèdonn nan yon sèl fib. Lè nou itilize eleman OTDR FWDM 1625 la, nou ka filtre siyal lòt longèdonn pandan tès la epi konsantre sèlman sou siyal longèdonn sib la, amelyore presizyon mezi ak presizyon.
Aplikasyon
● anplifikatè optik
● CATV
● OTDR
Baj popilè: OTDR Filter 1625nm FWDM Component, Lachin OTDR Filter 1625nm FWDM Component manifaktirè, Swèd, faktori
Espesifikasyon pwodwi
|
Longèdonn |
TX1625 RX1310/1490/1550nm |
Teknoloji |
TFF (Filtè fim mens) |
|
Pasband |
1600 ~ 1670nm |
Refleksyon |
1260~1580 |
|
Passband rid |
Mwens pase oswa egal a 0.30dB |
IL @ Passband |
Mwens pase oswa egal a 0.60dB |
|
Refleksyon bann rid |
Mwens pase oswa egal a 0.20dB |
IL @ Refleksyon |
Mwens pase oswa egal a 0.40dB |
|
Izolasyon transmisyon (adj channel) |
Pi gran pase oswa egal a 30dB |
Izolasyon transmisyon (kanal ki pa adj) |
Pi gran pase oswa egal a 50dB |
|
Izolasyon refleksyon |
Pi gran pase oswa egal a 15dB |
Polarizasyon depandan pèt |
Mwens pase oswa egal a 0.1dB |
|
Dispèsyon mòd polarizasyon |
Mwens pase oswa egal a 0.2ps |
Estabilite tèmik |
Mwens pase oswa egal a 0.005N |
|
Direktiv |
Pi gran pase oswa egal a 50dB |
Retounen pèt |
Pi gran pase oswa egal a 45dB |
|
Manyen pouvwa optik |
Mwens pase oswa egal a 500mW |
Tanperati |
Opere -40 a 85 degre Depo -40 a 85 degre |
|
Kalite fib |
SMF-28e |
Dimansyon pake |
Steel ∮5.5 x L34mm ABS 90 * 20 * 10nm |
Remak.
1) Tout espesifikasyon yo baze sou aparèy yo san konektè, ak garanti sou longèdonn, polarizasyon ak tanperati.
2) PMD ak valè dispèsyon kromatik yo garanti pa konsepsyon.
3) Espesifikasyon yo sijè a chanje san avètisman
Enfòmasyon sou lòd
|
FW |
- Pake |
- Kalite Connector |
U/A |
-1625 |
- Kalite fib |
- Longè fib |
|
|
S: Steel |
0: Pa gen konektè |
Ou: UPC |
9: 0.9mm Fibre |
005: 0.5+/-0.1m |
|
|
|
B: ABS BOX |
1: LC |
A: APC |
20:2.0mm |
01: 1.0+/-0.1m |
|
|
|
Lòt moun |
2: SC |
30:2.0mm |
lòt moun |
||
|
|
3: FC |
Lòt moun |
|
|||
|
|
4: Lòt moun |
|
|
|
|
